Trong các dự án điện nhẹ, nhiều người thường nghĩ rằng Project Manager (PM) chỉ là người theo dõi tiến độ, điều phối nhân sự và báo cáo với Chủ đầu tư. Thực tế hoàn toàn khác.

Một PM điện nhẹ giỏi không phải là người hiểu sâu nhất về kỹ thuật, cũng không phải là người thi công giỏi nhất. PM giỏi là người kiểm soát được toàn bộ vòng đời dự án từ khi nhận hồ sơ mời thầu, bóc tách khối lượng, lập BOQ, triển khai, nghiệm thu, thanh toán đến quyết toán.

Trong thực tế, hơn 70% các dự án ELV bị giảm lợi nhuận không phải vì giá bán thấp mà vì:

• Bóc tách thiếu vật tư.
• Thiếu nhân công.
• Không quản lý phát sinh.
• Chậm tiến độ.
• Không claim được chi phí.
• Mất kiểm soát nhà thầu phụ.

Một PM ELV chuyên nghiệp luôn nhìn dự án dưới 3 góc độ:

Góc độ kỹ thuật

• Thiết kế có triển khai được không?
• Khối lượng thực tế là bao nhiêu?
• Có phát sinh kỹ thuật không?

Góc độ tài chính

• Lãi gộp còn bao nhiêu?
• Phát sinh ảnh hưởng thế nào?
• Chi phí vật tư đang vượt hay thấp hơn ngân sách?

Góc độ hợp đồng

• Hạng mục nào nằm ngoài phạm vi?
• Hạng mục nào có thể claim?
• Điều kiện nghiệm thu và thanh toán là gì?

PM không quản lý công việc.

PM quản lý:

• Tiền.
• Tiến độ.
• Rủi ro.
• Phạm vi công việc.

Đó mới là bản chất của quản lý dự án.

2. Bóc tách bản vẽ ELV

Vì sao bóc tách quyết định thành bại dự án?

Sai lầm lớn nhất của các PM mới là tin hoàn toàn vào BOQ của Chủ đầu tư.

Trong thực tế:

• BOQ thường thiếu.
• Bản vẽ thường chưa cập nhật.
• Khối lượng thực tế thường cao hơn thiết kế.

Một PM giỏi luôn bóc tách lại toàn bộ.

Nguyên tắc bóc tách

Bóc từ tổng thể đến chi tiết

Bước 1:

Xác định:

• Bao nhiêu tòa.
• Bao nhiêu tầng.
• Bao nhiêu hầm.

Bước 2:

Xác định từng hệ thống:

• Camera.
• LAN.
• Wifi.
• Access Control.
• Intercom.
• BMS.

Bước 3:

Xác định vật tư chi tiết.

Ví dụ Camera:

Không chỉ đếm số lượng camera.

Phải bóc:

• Camera.
• Giá đỡ.
• Hộp kỹ thuật.
• Cáp mạng.
• Ống luồn.
• Máng cáp.
• Switch PoE.
• Patch Panel.
• SFP.
• ODF.
• NVR.
• HDD.

Kinh nghiệm thực tế

Một camera 2 triệu đồng thường kéo theo:

• 500.000 – 1.500.000 đồng vật tư phụ.

Nếu không bóc chi tiết:

Dự án chắc chắn lỗ.

3. Lập BOQ và BOM

Sự khác nhau giữa BOQ và BOM

BOQ (Bill of Quantity)

Là khối lượng để:

• Báo giá.
• Thanh toán.
• Quyết toán.

Ví dụ:

• Camera IP 4MP.
• Cáp Cat6.
• Máng cáp.

BOM (Bill of Material)

Là danh sách vật tư thực tế mua hàng.

Ví dụ:

• Camera Dahua IPC-HDW5442.
• HDD Seagate Skyhawk 16TB.
• Switch Allied Telesis GS970.

Nguyên tắc lập BOM

PM không nên mua đúng số lượng tính toán.

Luôn phải dự phòng.

Ví dụ:

Cáp mạng

Khối lượng thiết kế:

15.000m

Mua:

16.000–17.000m

Đầu RJ45

Nhu cầu:

1.000 đầu

Mua:

1.200 đầu

Camera

100 camera

Mua:

102–103 camera

Để xử lý lỗi vật tư hoặc bảo hành sớm.

4. Lập tiến độ triển khai

Sai lầm phổ biến

Nhiều PM lập tiến độ theo suy nghĩ:

“1 tháng là xong”

Đây không phải tiến độ.

Đó là mong muốn.

Cách lập tiến độ chuyên nghiệp

Tiến độ ELV cần chia theo:

Giai đoạn 1

Shop Drawing

Giai đoạn 2

Mua sắm vật tư

Giai đoạn 3

Thi công hạ tầng

• Máng cáp.
• Ống luồn.

Giai đoạn 4

Kéo cáp

Giai đoạn 5

Lắp thiết bị

Giai đoạn 6

Cấu hình

Giai đoạn 7

Kiểm thử

Giai đoạn 8

Nghiệm thu

Giai đoạn 9

Hoàn công

Công thức PM thực chiến

Không lập tiến độ theo ngày.

Lập theo sản lượng.

Ví dụ:

Một đội kéo được:

500m cáp/ngày.

15.000m cáp

=> cần tối thiểu 30 ngày công.

Đây là cách tính thực tế hơn rất nhiều.

5. Quản lý vật tư công trường

Nơi thất thoát lợi nhuận lớn nhất

Không phải kỹ thuật.

Mà là vật tư.

Rất nhiều dự án mất:

• 5%.
• 10%.
• Thậm chí 20%.

Do quản lý vật tư kém.

Quy trình chuẩn

Nhập kho

Có biên bản.

Có serial.

Có hình ảnh.

Xuất kho

Có phiếu xuất.

Có người nhận.

Có vị trí sử dụng.

Thu hồi

Phần dư phải thu hồi.

Ví dụ:

• Cáp dư.
• Camera dư.
• Switch dư.

Kinh nghiệm thực tế

Cáp mạng thường hao hụt:

3–8%.

Nếu vượt 10%.

PM phải kiểm tra ngay.

6. Quản lý nhà thầu phụ

Sai lầm của PM mới

Giao việc rồi chờ báo cáo.

PM chuyên nghiệp phải:

Quản lý bằng sản lượng.

Theo dõi hàng ngày

Ví dụ:

Hôm nay:

• Kéo bao nhiêu mét cáp?
• Lắp bao nhiêu camera?
• Hoàn thành tầng nào?

Không chấp nhận báo cáo kiểu:

“Đang triển khai”

KPI nhà thầu phụ

Ví dụ:

Đội kéo cáp

500m/ngày

Đội lắp Camera

15–20 camera/ngày

Đội hàn quang

24–48 core/ngày

Khi có KPI:

PM sẽ biết tiến độ thực tế.

7. Nghiệm thu với Chủ đầu tư

Nhiều PM hiểu sai nghiệm thu

Nghiệm thu không phải lúc công trình hoàn thành.

Nghiệm thu bắt đầu từ ngày đầu tiên triển khai.

Các mốc nghiệm thu

Nghiệm thu vật tư

Nghiệm thu máng cáp

Nghiệm thu kéo cáp

Nghiệm thu lắp thiết bị

Nghiệm thu cấu hình

Nghiệm thu hoàn thành

Kinh nghiệm thực tế

Không bao giờ đóng trần khi chưa nghiệm thu:

• Máng cáp.
• Cáp mạng.
• Cáp quang.

Nếu không:

Sau này phát sinh tranh chấp gần như không có bằng chứng.

8. Xử lý phát sinh và Claim chi phí

Đây là kỹ năng quyết định lợi nhuận

Rất nhiều PM biết làm kỹ thuật.

Nhưng không biết claim.

Kết quả:

Làm thêm nhưng không được thanh toán.

Nguyên tắc vàng

Không làm trước.

Claim sau.

Mà phải:

Thông báo → xác nhận → triển khai.

Quy trình chuẩn

Bước 1

Phát hiện phát sinh.

Ví dụ:

• Thêm camera.
• Thêm switch.
• Thêm tuyến cáp.

Bước 2

Lập RFI hoặc đề xuất phát sinh.

Bước 3

Chủ đầu tư xác nhận.

Bước 4

Triển khai.

Bước 5

Nghiệm thu riêng.

Kinh nghiệm thực tế

Nếu triển khai trước rồi mới xin xác nhận:

Tỷ lệ được thanh toán rất thấp.

9. Quản lý rủi ro dự án ELV

Một PM chuyên nghiệp luôn có Risk Register.

Không đợi rủi ro xảy ra mới xử lý.

Nhóm rủi ro kỹ thuật

Ví dụ:

• Thiếu vật tư.
• Thiếu PoE Budget.
• Thiếu dung lượng lưu trữ.
• Thiếu không gian Rack.

Nhóm rủi ro tiến độ

Ví dụ:

• Chậm bàn giao mặt bằng.
• Chậm hoàn thiện trần.
• Chậm cấp nguồn điện.

Đây là rủi ro phổ biến nhất trong các dự án chung cư.

Nhóm rủi ro tài chính

Ví dụ:

• Chậm thanh toán.
• Tăng giá vật tư.
• Biến động tỷ giá.

PM phải dự báo ngay từ đầu.

Nhóm rủi ro nhân sự

Ví dụ:

• Thiếu kỹ thuật.
• Nhà thầu phụ bỏ ngang.
• Thay đổi đội thi công.

Nhóm rủi ro pháp lý

Ví dụ:

• Thay đổi thiết kế.
• Thay đổi tiêu chuẩn.
• Hồ sơ nghiệm thu không đầy đủ.

10. Bài học thực tế từ các dự án ELV

Sau hơn 15 năm triển khai các dự án điện nhẹ, bài học lớn nhất là:

Dự án ELV hiếm khi thất bại vì kỹ thuật.

Dự án thất bại vì:

• Bóc tách sai.
• Thiếu kiểm soát vật tư.
• Không quản lý phát sinh.
• Không quản lý tiến độ.
• Không kiểm soát rủi ro.

Một PM ELV giỏi không phải là người biết cấu hình Switch hay Camera tốt nhất.

PM giỏi là người:

• Kiểm soát được chi phí.
• Kiểm soát được tiến độ.
• Kiểm soát được phạm vi công việc.
• Kiểm soát được rủi ro.

Và quan trọng nhất:

Khi dự án kết thúc, công trình đạt yêu cầu, khách hàng hài lòng và dự án vẫn còn lợi nhuận đúng kế hoạch.

The post PM triển khai hệ thống điện nhẹ (ELV) appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

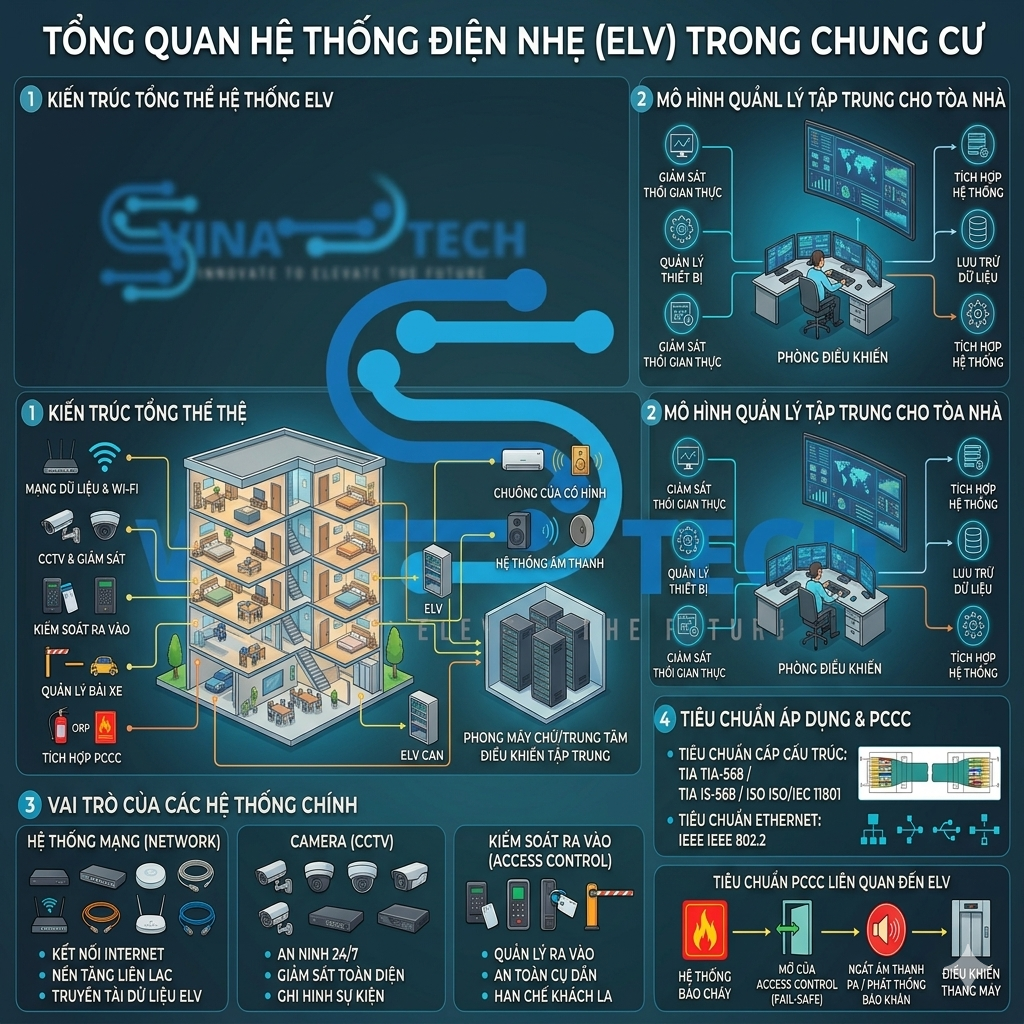

Trong các dự án chung cư hiện đại, hệ thống Camera CCTV, Access Control, Wifi, Intercom, BMS và các nền tảng Smart Building đều hội tụ về một trung tâm điều hành. Trung tâm này thường được triển khai dưới dạng phòng Server, phòng MDF hoặc phòng điều hành kỹ thuật.

Nhiều chủ đầu tư thường xem phòng Server chỉ là nơi đặt vài chiếc Switch hoặc NVR. Tuy nhiên, thực tế đây chính là “trái tim” của toàn bộ hệ thống điện nhẹ (ELV). Nếu phòng Server gặp sự cố, toàn bộ hệ thống Camera, mạng LAN, Access Control, Parking, BMS và các dịch vụ quản lý tòa nhà đều có thể bị ảnh hưởng.

Qua nhiều năm triển khai các dự án chung cư, trung tâm dữ liệu, nhà máy và văn phòng, chúng tôi nhận thấy rằng rất nhiều sự cố nghiêm trọng xuất phát từ việc thiết kế phòng Server không đúng tiêu chuẩn hoặc lựa chọn tủ Rack không phù hợp.

1. Vai trò của phòng Server trong hệ thống ELV

Phòng Server là nơi tập trung toàn bộ thiết bị hạ tầng quan trọng của tòa nhà.

Bao gồm:

• Core Switch.
• Firewall.
• Router.
• NVR Camera.
• Server quản lý.
• Storage lưu trữ.
• Bộ điều khiển Access Control.
• Hệ thống BMS.
• UPS.
• Thiết bị giám sát môi trường.

Đây là nơi xử lý, lưu trữ và điều phối toàn bộ dữ liệu vận hành của công trình.

Có thể hình dung:

• Camera là mắt.
• Access Control là hệ thống kiểm soát.
• BMS là bộ điều khiển.
• Hệ thống mạng là hệ thần kinh.

Thì phòng Server chính là bộ não của toàn bộ hệ thống.

2. Nguyên tắc thiết kế phòng Server cho chung cư

Một phòng Server đạt tiêu chuẩn cần đáp ứng:

• Hoạt động liên tục 24/7.
• Có nguồn điện ổn định.
• Có điều hòa chuyên dụng.
• Có kiểm soát ra vào.
• Có hệ thống cảnh báo môi trường.
• Có khả năng mở rộng.
• Dễ bảo trì.
• Đảm bảo an toàn thông tin.

Khi thiết kế không nên chỉ tính cho nhu cầu hiện tại mà cần dự phòng ít nhất từ 5 đến 10 năm phát triển tiếp theo.

Thực tế cho thấy hầu hết các chung cư sau khi bàn giao đều phát sinh thêm:

• Camera.
• Wifi.
• Access Control.
• Smart Building.
• IoT.
• Hệ thống quản lý cư dân.

Nếu không dự phòng ngay từ đầu, việc mở rộng sẽ rất khó khăn.

3. Bố trí thiết bị trong phòng Server

Một trong những sai lầm phổ biến là lắp thiết bị theo kiểu “còn chỗ nào đặt chỗ đó”.

Điều này gây rất nhiều khó khăn trong quá trình vận hành.

Nguyên tắc quan trọng nhất là:

Thiết bị phải được bố trí theo chức năng và luồng kết nối.

Core Switch

Core Switch là trung tâm của toàn bộ hệ thống mạng.

Tất cả các tuyến uplink từ:

• IDF.
• Camera.
• Wifi.
• Access Control.
• BMS.

đều hội tụ về Core Switch.

Vị trí lắp đặt:

• Thường ở phần trên của tủ Rack.
• Gần Patch Panel.
• Thuận tiện cho đấu nối quang.

Lý do:

Phần lớn cáp Backbone và cáp quang đi từ phía trên xuống.

Việc đặt Core gần Patch Panel sẽ giúp giảm số lượng dây nhảy và dễ quản lý hơn.

Firewall

Firewall là lớp bảo vệ toàn bộ hệ thống.

Nhiệm vụ:

• Kiểm soát truy cập.
• Bảo vệ Camera.
• Bảo vệ Access Control.
• Bảo vệ hệ thống quản trị.

Firewall nên được đặt gần Core Switch và Router để tối ưu kiến trúc mạng.

Không nên để Firewall nằm xen kẽ giữa các thiết bị lưu trữ hoặc server.

NVR Camera

NVR là nơi tiếp nhận và ghi hình từ hệ thống Camera.

Thông thường NVR cần:

• Kết nối mạng tốc độ cao.
• Nguồn điện ổn định.
• Nhiệt độ môi trường ổn định.

Đối với hệ thống trên 100 camera nên sử dụng nhiều NVR thay vì dồn toàn bộ vào một thiết bị.

Ví dụ:

• NVR hầm xe.
• NVR sảnh.
• NVR khu căn hộ.
• NVR khu tiện ích.

Điều này giúp giảm tải và dễ xử lý sự cố.

Server

Server thường phục vụ:

• VMS Camera.
• Access Control.
• BMS.
• Phần mềm quản lý cư dân.
• Smart Building.

Server nên được đặt ở khu vực giữa tủ Rack.

Đây là vị trí có:

• Luồng khí mát ổn định.
• Thuận tiện bảo trì.
• Dễ mở rộng.

Đối với các hệ thống lớn nên triển khai:

• Server ảo hóa.
• Cluster.
• Dự phòng HA.

UPS

UPS là thiết bị quan trọng nhất trong phòng Server nhưng thường bị đánh giá thấp.

Mất điện chỉ vài giây cũng có thể gây:

• Tắt Camera.
• Hỏng dữ liệu NVR.
• Mất cấu hình thiết bị.
• Mất kết nối Access Control.

UPS cần được bố trí:

• Dưới cùng của Rack.
• Hoặc đặt riêng ngoài Rack.

Lý do:

UPS có trọng lượng rất lớn.

Một UPS 5kVA có thể nặng từ 60 đến 100kg.

Nếu đặt trên cao sẽ làm mất cân bằng tủ.

4. Thiết kế tủ Rack cho hệ thống ELV

Tủ Rack không chỉ là nơi chứa thiết bị.

Đây là nền tảng quản lý toàn bộ hệ thống.

Thông thường nên sử dụng:

• Tủ Rack 42U cho phòng Server.
• Tủ Rack 27U hoặc 32U cho IDF.
• Tủ treo tường cho các điểm nhỏ.

Bố trí tiêu chuẩn

Từ trên xuống dưới:

1. Patch Panel.
2. ODF quang.
3. Core Switch.
4. Firewall.
5. Server.
6. NVR.
7. PDU.
8. UPS.

Giữa các thiết bị nên có khoảng trống hoặc Cable Manager để quản lý dây.

5. UPS Online – Yêu cầu bắt buộc

Trong các dự án chung cư chuyên nghiệp, UPS Online nên được xem là tiêu chuẩn bắt buộc.

Tại sao không dùng UPS Offline?

UPS Offline:

• Chuyển mạch chậm.
• Không lọc nhiễu tốt.
• Không phù hợp với thiết bị CNTT.

UPS Online:

• Không có thời gian chuyển mạch.
• Điện áp ổn định.
• Bảo vệ thiết bị tốt hơn.
• Kéo dài tuổi thọ thiết bị.

Kinh nghiệm thực tế

Nhiều dự án sử dụng UPS Offline giá rẻ.

Sau vài năm vận hành xuất hiện:

• NVR lỗi ổ cứng.
• Server treo.
• Switch khởi động lại.

Nguyên nhân thường đến từ chất lượng nguồn điện không ổn định.

6. Điều hòa riêng cho phòng Server

Đây là hạng mục rất nhiều chủ đầu tư bỏ qua.

Nhiều phòng Server dùng chung điều hòa với:

• Văn phòng.
• Phòng kỹ thuật.
• Hành lang.

Khi điều hòa tắt ngoài giờ làm việc:

Nhiệt độ phòng Server tăng rất nhanh.

Hậu quả

• Switch quá nhiệt.
• NVR quá nhiệt.
• HDD hỏng sớm.
• Server giảm hiệu năng.

Kinh nghiệm triển khai

Phòng Server cần:

• Điều hòa riêng.
• Hoạt động 24/7.
• Nhiệt độ từ 20°C đến 25°C.
• Độ ẩm từ 45% đến 60%.

Đối với hệ thống lớn nên có:

• Điều hòa dự phòng N+1.

7. Giám sát nhiệt độ và môi trường

Một phòng Server hiện đại không chỉ giám sát thiết bị mà còn giám sát môi trường.

Các cảm biến nên có:

• Nhiệt độ.
• Độ ẩm.
• Khói.
• Rò rỉ nước.
• Mở cửa tủ.
• Mất điện.

Thông tin cần được gửi về:

• BMS.
• NMS.
• Email.
• SMS.
• Ứng dụng quản lý.

Kinh nghiệm thực tế

Rất nhiều ổ cứng camera bị hỏng không phải do lỗi thiết bị mà do nhiệt độ phòng Server thường xuyên trên 35°C.

Nếu có hệ thống cảnh báo sớm, các sự cố này hoàn toàn có thể phòng tránh.

8. Các lỗi phổ biến trong phòng Server

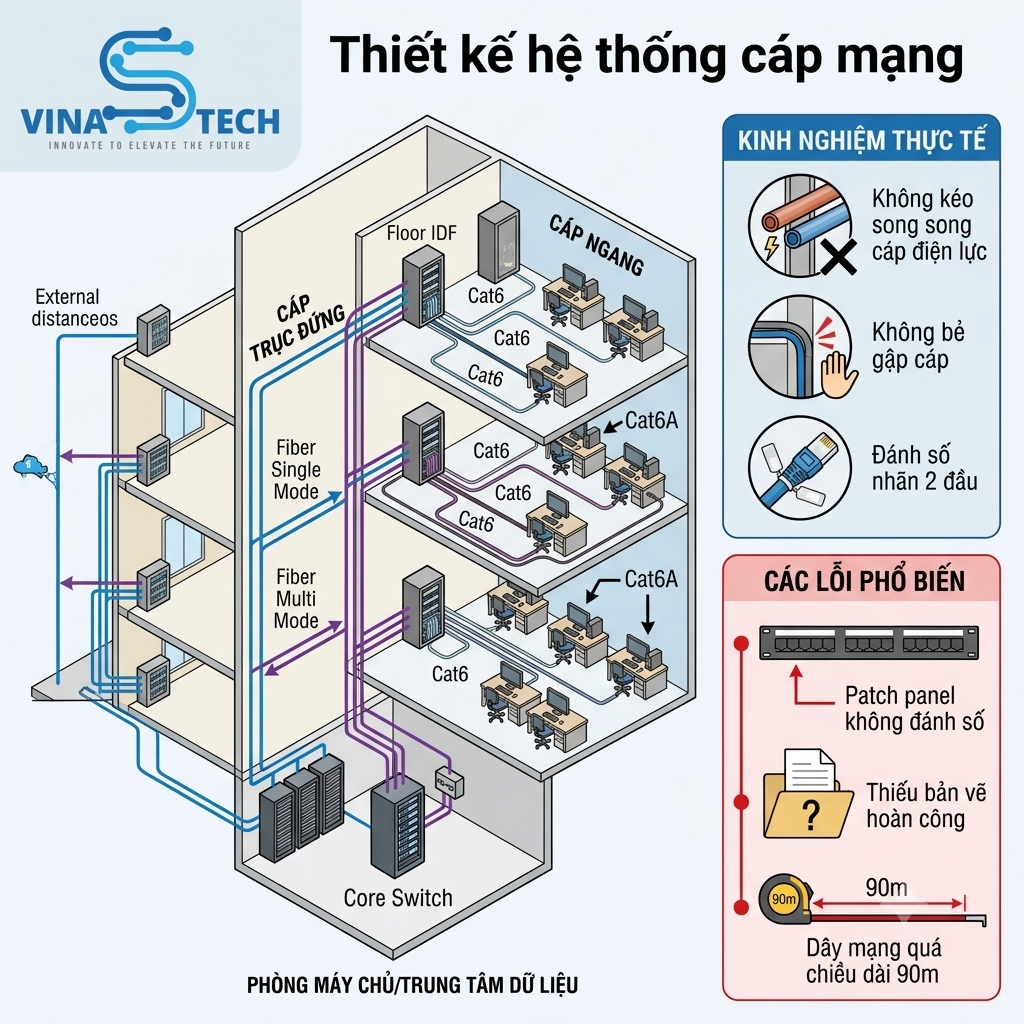

Không đánh số Patch Panel

Đây là lỗi phổ biến nhất.

Sau vài năm vận hành:

• Không biết cổng nào đi đâu.
• Không biết camera nào thuộc cổng nào.
• Không biết uplink nào đi tầng nào.

Hậu quả:

Mỗi lần xử lý sự cố đều phải dò thủ công.

Kinh nghiệm

Mọi Patch Panel phải được đánh số rõ ràng:

Ví dụ:

PP01-01
PP01-02
PP01-03

và có bảng mapping tới thiết bị.

Không quản lý cáp

Nhiều phòng Server sau khi bàn giao trở thành “mạng nhện”.

Nguyên nhân:

• Không dùng Cable Manager.
• Không đánh dấu dây.
• Không bó gọn cáp.

Hậu quả:

• Khó bảo trì.
• Khó mở rộng.
• Dễ rút nhầm dây.
• Tăng thời gian xử lý sự cố.

Kinh nghiệm

Mọi dây nhảy cần:

• Đánh số.
• Bó gọn.
• Đi đúng tuyến.
• Sử dụng Cable Manager.

Một hệ thống được quản lý cáp tốt có thể giảm tới 70% thời gian xử lý sự cố.

Không dự phòng không gian Rack

Nhiều công trình lắp đầy 100% tủ Rack ngay khi bàn giao.

Sau 2–3 năm:

• Không còn vị trí cho Switch mới.
• Không còn vị trí cho NVR mới.
• Không còn vị trí cho thiết bị IoT.

Khuyến nghị:

Luôn dự phòng tối thiểu:

• 20% đến 30% không gian Rack.

Phòng Server và tủ Rack là trung tâm điều hành của toàn bộ hệ thống điện nhẹ trong chung cư. Một thiết kế tốt không chỉ đảm bảo thiết bị hoạt động ổn định mà còn giúp đơn giản hóa công tác vận hành, bảo trì và mở rộng trong tương lai.

Kinh nghiệm thực tế cho thấy nhiều sự cố lớn của hệ thống Camera, Access Control và mạng LAN không bắt nguồn từ thiết bị mà từ việc thiết kế phòng Server thiếu tiêu chuẩn, nguồn điện không ổn định, nhiệt độ không được kiểm soát hoặc quản lý cáp kém. Việc đầu tư đúng cho phòng Server ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm rất nhiều chi phí vận hành trong suốt vòng đời của công trình.

The post Thiết kế phòng Server và tủ Rack cho hệ thống điện nhẹ trong chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong thực tế, nhiều dự án chỉ tập trung vào số lượng camera, độ phân giải và thương hiệu thiết bị mà chưa tính toán kỹ dung lượng lưu trữ. Hậu quả là sau khi bàn giao, hệ thống không lưu đủ số ngày theo yêu cầu, dữ liệu bị ghi đè sớm, playback chậm hoặc mất dữ liệu khi ổ cứng hỏng.

Đối với chung cư, dữ liệu camera không chỉ phục vụ giám sát thông thường mà còn là bằng chứng quan trọng khi xảy ra các sự cố như mất tài sản, va chạm xe, tranh chấp cư dân, sự cố thang máy, sự cố an ninh hoặc các vấn đề liên quan đến vận hành tòa nhà. Vì vậy, thiết kế lưu trữ camera cần được thực hiện bài bản ngay từ giai đoạn đầu.

1. Vai trò của hệ thống lưu trữ Camera

Hệ thống lưu trữ Camera có nhiệm vụ ghi nhận, bảo quản và cho phép truy xuất lại dữ liệu hình ảnh khi cần thiết.

Một hệ thống lưu trữ tốt cần đáp ứng các yêu cầu:

• Ghi hình liên tục 24/7.
• Lưu đủ số ngày theo yêu cầu thiết kế.
• Hỗ trợ xem lại nhanh.
• Không mất dữ liệu khi một ổ cứng bị lỗi.
• Có khả năng mở rộng dung lượng.
• Có cảnh báo khi ổ cứng hỏng.
• Đảm bảo tốc độ ghi và đọc đồng thời.
• Phù hợp với quy mô số lượng camera.

Trong các tòa nhà chung cư, yêu cầu lưu trữ phổ biến thường từ 15 ngày đến 30 ngày. Với các khu vực đặc biệt như hầm xe, sảnh, cổng ra vào hoặc khu vực có yêu cầu an ninh cao, thời gian lưu có thể cần dài hơn.

2. Các yếu tố ảnh hưởng đến dung lượng lưu trữ

Dung lượng lưu trữ camera không thể tính đơn giản theo số lượng camera. Cùng một số lượng camera nhưng chỉ cần thay đổi độ phân giải, bitrate hoặc số ngày lưu thì dung lượng có thể khác nhau rất lớn.

Các yếu tố chính gồm:

Số lượng camera

Số lượng camera càng nhiều thì dung lượng lưu trữ càng lớn.

Ví dụ:

• 50 camera.
• 100 camera.
• 200 camera.
• 500 camera.

Mỗi camera đều tạo ra một luồng dữ liệu liên tục về NVR hoặc hệ thống VMS.

Với chung cư cao tầng, số lượng camera thường tập trung nhiều tại:

• Hầm xe.
• Sảnh.
• Thang máy.
• Hành lang.
• Cổng ra vào.
• Phòng kỹ thuật.

Độ phân giải camera

Độ phân giải càng cao thì dung lượng càng lớn.

Một số độ phân giải phổ biến:

• 2MP.
• 4MP.
• 5MP.
• 8MP.
• 12MP.

Trong các dự án chung cư hiện nay, 4MP là mức khá phổ biến vì cân bằng giữa chất lượng hình ảnh và dung lượng lưu trữ.

Camera 8MP cho hình ảnh chi tiết hơn nhưng dung lượng lưu trữ và băng thông cũng tăng đáng kể.

Chuẩn nén H.265

Chuẩn nén ảnh hưởng trực tiếp đến dung lượng lưu trữ.

Các chuẩn phổ biến:

• H.264.
• H.265.
• H.265+ tùy từng hãng.

H.265 giúp giảm dung lượng đáng kể so với H.264 trong cùng điều kiện hình ảnh.

Tuy nhiên, hiệu quả nén còn phụ thuộc vào:

• Chuyển động trong khung hình.
• Ánh sáng.
• Độ nhiễu ban đêm.
• Cấu hình bitrate.
• Chất lượng cảm biến camera.

Không nên chỉ dựa vào quảng cáo của hãng mà cần tính toán theo bitrate thực tế.

Số ngày lưu trữ

Đây là yêu cầu quan trọng nhất từ chủ đầu tư.

Ví dụ:

• Lưu 7 ngày.
• Lưu 15 ngày.
• Lưu 30 ngày.
• Lưu 60 ngày.

Số ngày lưu càng dài thì dung lượng càng lớn.

Nếu cùng một hệ thống 200 camera, lưu 30 ngày sẽ cần dung lượng gấp đôi so với lưu 15 ngày.

Bitrate thực tế

Bitrate là yếu tố quyết định trực tiếp đến dung lượng.

Ví dụ tham khảo:

Bitrate thực tế có thể tăng vào ban đêm, khi bật hồng ngoại hoặc khi khu vực có nhiều chuyển động.

3. Công thức tính dung lượng lưu trữ Camera

Có thể tính nhanh dung lượng lưu trữ theo công thức:

Dung lượng/ngày = Bitrate x 86.400 giây / 8

Trong đó:

• Bitrate tính theo Mbps.
• 86.400 là số giây trong một ngày.
• Chia 8 để đổi từ bit sang byte.

Công thức thực tế dễ nhớ:

1 Mbps ghi liên tục trong 1 ngày ≈ 10.8 GB

Ví dụ:

Camera 4MP H.265 sử dụng bitrate trung bình 5Mbps.

Dung lượng cho 1 camera/ngày:

5 x 10.8GB = 54GB/ngày

Nếu lưu 30 ngày:

54GB x 30 = 1.620GB ≈ 1.62TB/camera

Nếu có 200 camera:

1.62TB x 200 = 324TB

Tuy nhiên trong thực tế, khi sử dụng các cơ chế nén thông minh, ghi hình theo chuyển động, tối ưu bitrate và cấu hình phù hợp, dung lượng có thể giảm đáng kể.

Vì vậy với hệ thống:

• 200 Camera.
• 4MP.
• H.265.
• Lưu 30 ngày.

Dung lượng thực tế thường nằm trong khoảng:

150TB – 250TB

Tùy theo bitrate, mức độ chuyển động, chuẩn nén và chính sách ghi hình.

4. Ví dụ tính toán cho hệ thống 200 Camera

Giả định:

• Số lượng camera: 200.
• Độ phân giải: 4MP.
• Chuẩn nén: H.265.
• Thời gian lưu: 30 ngày.
• Bitrate trung bình: 3.5Mbps.

Dung lượng cho 1 camera/ngày:

3.5 x 10.8GB = 37.8GB/ngày

Dung lượng cho 1 camera/30 ngày:

37.8 x 30 = 1.134GB ≈ 1.13TB

Dung lượng cho 200 camera:

1.13TB x 200 = 226TB

Như vậy, hệ thống cần khoảng 226TB dung lượng usable.

Nếu cộng thêm dự phòng vận hành, metadata, sai số cấu hình và tăng bitrate ban đêm, nên thiết kế khoảng 250TB usable.

5. Lựa chọn mô hình lưu trữ

Tùy theo quy mô dự án, có thể lựa chọn các mô hình lưu trữ khác nhau.

Lưu trữ trực tiếp trên NVR

Đây là mô hình phổ biến với các dự án quy mô nhỏ và vừa.

Ưu điểm:

• Dễ triển khai.
• Chi phí hợp lý.
• Quản lý đơn giản.
• Phù hợp với hệ thống độc lập.

Phù hợp với:

• Dưới 100 camera.
• Chung cư nhỏ.
• Văn phòng.
• Nhà xưởng quy mô vừa.

Nhược điểm:

• Khả năng mở rộng hạn chế.
• Hiệu năng phụ thuộc vào từng NVR.
• Khi NVR lỗi có thể ảnh hưởng nhiều camera.

Lưu trữ bằng NVR phân tán

Mô hình này sử dụng nhiều NVR đặt theo khu vực hoặc theo block.

Ví dụ:

• NVR cho hầm xe.
• NVR cho sảnh.
• NVR cho hành lang.
• NVR cho khu tiện ích.

Ưu điểm:

• Phân tải tốt.
• Dễ khoanh vùng sự cố.
• Không phụ thuộc vào một thiết bị duy nhất.

Phù hợp với:

• Chung cư nhiều block.
• Dự án có nhiều khu vực độc lập.
• Hệ thống từ 100 đến 300 camera.

Lưu trữ tập trung bằng NAS/SAN

Đối với các hệ thống lớn, việc sử dụng NAS hoặc SAN là lựa chọn chuyên nghiệp hơn.

Ưu điểm:

• Dung lượng lớn.
• Dễ mở rộng.
• Hỗ trợ RAID mạnh.
• Quản lý tập trung.
• Phù hợp với VMS chuyên nghiệp.
• Hỗ trợ nhiều luồng ghi và đọc đồng thời.

Phù hợp với:

• Trên 300 camera.
• Khu đô thị.
• Tổ hợp chung cư lớn.
• Trung tâm thương mại.
• Dự án yêu cầu lưu trữ dài ngày.

6. Thiết kế RAID cho lưu trữ Camera

RAID giúp bảo vệ dữ liệu khi ổ cứng bị lỗi.

Trong hệ thống camera, ổ cứng hoạt động liên tục 24/7 nên rủi ro hỏng ổ là rất thực tế.

RAID 0

Không khuyến nghị sử dụng.

Ưu điểm:

• Tận dụng tối đa dung lượng.
• Tốc độ cao.

Nhược điểm:

• Hỏng một ổ là mất dữ liệu.
• Không có dự phòng.

RAID 5

RAID 5 là lựa chọn cân bằng giữa dung lượng và an toàn dữ liệu.

Ưu điểm:

• Tiết kiệm dung lượng hơn RAID 6.
• Có khả năng chịu lỗi một ổ cứng.
• Phù hợp với hệ thống vừa và nhỏ.

Nhược điểm:

• Nếu trong quá trình rebuild có thêm một ổ hỏng thì có nguy cơ mất dữ liệu.
• Thời gian rebuild ổ dung lượng lớn có thể kéo dài.

RAID 5 phù hợp khi muốn “đỡ tốn ổ cứng mà vẫn có dự phòng”.

RAID 6

RAID 6 an toàn hơn RAID 5.

Ưu điểm:

• Chịu lỗi đồng thời hai ổ cứng.
• Phù hợp với hệ thống lớn.
• Giảm rủi ro khi rebuild.

Nhược điểm:

• Tốn thêm dung lượng tương đương hai ổ.
• Chi phí cao hơn RAID 5.

Đối với hệ thống camera lớn, RAID 6 thường được khuyến nghị hơn RAID 5.

Hot Spare

Hot Spare là ổ cứng dự phòng nóng.

Khi một ổ trong RAID bị lỗi, hệ thống có thể tự động sử dụng ổ Hot Spare để rebuild.

Đây là tính năng rất nên có trong các hệ thống camera quan trọng.

7. NVR dự phòng

Trong các dự án nhỏ, hệ thống thường chỉ có một NVR.

Tuy nhiên với chung cư lớn, nếu một NVR lỗi có thể làm gián đoạn ghi hình của hàng chục hoặc hàng trăm camera.

Vì vậy cần xem xét NVR dự phòng.

Các mô hình có thể áp dụng:

• NVR dự phòng nóng.
• NVR dự phòng lạnh.
• NVR phân tán theo khu vực.
• VMS hỗ trợ failover recording.

Kinh nghiệm thực tế

Nếu hệ thống có trên 100 camera, không nên gom toàn bộ vào một NVR duy nhất.

Nên chia theo khu vực:

• Hầm xe.
• Sảnh.
• Hành lang.
• Thang máy.
• Ngoài trời.

Khi một NVR lỗi, chỉ một khu vực bị ảnh hưởng thay vì toàn bộ tòa nhà.

8. Các lỗi phổ biến trong thiết kế lưu trữ Camera

Chỉ tính theo dung lượng ổ cứng raw

Đây là lỗi phổ biến.

Ví dụ:

Một hệ thống có 12 ổ 20TB.

Dung lượng raw:

12 x 20TB = 240TB

Nhưng sau khi cấu hình RAID 5 hoặc RAID 6, dung lượng usable sẽ thấp hơn.

Ngoài ra còn phải trừ:

• Dung lượng hệ thống.
• Metadata.
• Dung lượng dự phòng.
• Sai số định dạng ổ.

Không tính bitrate thực tế

Nhiều thiết kế chỉ ghi chung “Camera 4MP” mà không xác định bitrate.

Điều này rất nguy hiểm vì cùng 4MP nhưng bitrate có thể khác nhau rất lớn.

Không tính lưu lượng playback

Hệ thống không chỉ ghi hình mà còn phải phục vụ xem lại.

Nếu nhiều người cùng playback, hệ thống lưu trữ có thể bị quá tải.

Không dự phòng ổ cứng

Không sử dụng RAID hoặc không có Hot Spare có thể dẫn đến mất dữ liệu khi ổ cứng hỏng.

Không có cảnh báo lỗi HDD

Nếu ổ cứng hỏng nhưng không có cảnh báo, hệ thống có thể âm thầm mất khả năng dự phòng trong thời gian dài.

9. Khuyến nghị thiết kế của VinaSTech

Đối với chung cư nhỏ:

• Dưới 100 camera.
• Có thể dùng NVR lưu trữ trực tiếp.
• RAID 5.
• Lưu 15–30 ngày.

Đối với chung cư vừa:

• 100–300 camera.
• NVR phân tán theo khu vực.
• RAID 5
• Có ổ Hot Spare cho khu vực quan trọng.

Đối với tổ hợp lớn:

• Trên 300 camera.
• Nên dùng VMS + NAS/SAN.
• RAID 5/RAID 6.
• NVR hoặc Recording Server dự phòng.
• Tách mạng lưu trữ riêng nếu cần.
• Giám sát tình trạng ổ cứng tập trung.

Thiết kế lưu trữ Camera không đơn thuần là tính xem cần bao nhiêu ổ cứng. Đây là bài toán tổng hợp giữa số lượng camera, độ phân giải, bitrate, chuẩn nén, thời gian lưu, mô hình ghi hình, RAID, khả năng mở rộng và độ an toàn dữ liệu.

Với hệ thống chung cư, dữ liệu camera có giá trị rất lớn trong vận hành và xử lý sự cố. Vì vậy, hệ thống lưu trữ cần được thiết kế theo nguyên tắc đủ dung lượng, có dự phòng, dễ mở rộng và có khả năng cảnh báo lỗi kịp thời.

Kinh nghiệm thực tế cho thấy chi phí đầu tư thêm cho RAID, Hot Spare hoặc NVR dự phòng thường nhỏ hơn rất nhiều so với thiệt hại khi mất dữ liệu camera trong một sự cố quan trọng.

The post  Thiết kế lưu trữ Camera cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Tuy nhiên, qua quá trình tư vấn và triển khai thực tế cho nhiều dự án chung cư, khách sạn, bệnh viện và nhà máy, chúng tôi nhận thấy rằng phần lớn các sự cố của hệ thống Camera IP không đến từ camera mà đến từ thiết kế mạng và nguồn PoE không đúng ngay từ đầu.

Rất nhiều công trình sau khi đưa vào vận hành xuất hiện các hiện tượng:

• Camera mất tín hiệu ngẫu nhiên.
• Camera tự khởi động lại.
• Hình ảnh giật, lag.
• Không ghi hình liên tục.
• Camera AI hoạt động không ổn định.
• Không đọc được biển số xe vào giờ cao điểm.

Nguyên nhân chủ yếu đến từ việc đánh giá thấp vai trò của hệ thống mạng và PoE trong giai đoạn thiết kế.

1. Vai trò của hệ thống mạng trong Camera IP

Khác với Camera Analog chỉ truyền tín hiệu hình ảnh, Camera IP hoạt động như một thiết bị mạng hoàn chỉnh.

Mỗi camera bao gồm:

• Bộ xử lý CPU.
• Hệ điều hành nhúng.
• Địa chỉ IP.
• Bộ mã hóa video.
• Cổng mạng Ethernet.
• Nhiều tính năng AI.

Do đó camera cần:

• Kết nối mạng ổn định.
• Băng thông đủ lớn.
• Nguồn điện ổn định.
• Hệ thống chuyển mạch phù hợp.

Nếu mạng không được thiết kế đúng, chất lượng hình ảnh sẽ bị ảnh hưởng ngay cả khi sử dụng camera cao cấp.

2. Công nghệ PoE là gì?

PoE (Power over Ethernet) là công nghệ cho phép truyền đồng thời:

• Dữ liệu mạng.
• Nguồn điện.

trên cùng một sợi cáp mạng.

Điều này giúp loại bỏ việc kéo thêm nguồn điện riêng cho từng camera.

Lợi ích của PoE

Giảm chi phí thi công.

Không cần ổ cắm điện tại vị trí camera.

Đơn giản hóa hệ thống dây dẫn.

Quản lý nguồn tập trung.

Khởi động lại camera từ xa.

Dễ bảo trì.

Tăng tính thẩm mỹ cho công trình.

Hiện nay gần như 100% hệ thống Camera IP trong chung cư đều sử dụng PoE.

3. Các chuẩn PoE phổ biến

PoE (IEEE 802.3af)

Đây là chuẩn PoE cơ bản.

Công suất cấp nguồn:

• Tối đa 15.4W mỗi cổng.
• Công suất thực tế tại thiết bị khoảng 12.95W.

Ứng dụng:

• Camera Dome thông thường.
• Camera Bullet cơ bản.
• Điện thoại IP.
• Thiết bị Access Control.

Kinh nghiệm thực tế

Đối với Camera 2MP hoặc 4MP thông thường, PoE chuẩn af thường đáp ứng tốt.

Tuy nhiên khi bật hồng ngoại hoặc AI, nhiều camera có thể tiêu thụ gần mức tối đa.

PoE+ (IEEE 802.3at)

PoE+ là chuẩn được sử dụng phổ biến nhất hiện nay.

Công suất cấp nguồn:

• Tối đa 30W mỗi cổng.
• Công suất thực tế tại thiết bị khoảng 25.5W.

Ứng dụng:

• Camera AI.
• Camera PTZ cỡ nhỏ.
• Camera hồng ngoại công suất cao.
• Access Point Wifi 6.

Kinh nghiệm thực tế

Đối với các dự án chung cư mới, PoE+ nên được xem là tiêu chuẩn tối thiểu.

Lý do:

• Camera ngày càng sử dụng nhiều tính năng AI.
• Hồng ngoại mạnh hơn.
• Nhiều camera tích hợp loa và micro.
• Công suất tiêu thụ ngày càng tăng.

Hi-PoE (IEEE 802.3bt)

Hi-PoE hoặc PoE++ là chuẩn cấp nguồn công suất cao.

Công suất:

• 60W.
• 90W.
• Thậm chí trên 100W tùy thiết bị.

Ứng dụng:

• Camera PTZ tốc độ cao.
• Camera nhận diện biển số.
• Camera AI cao cấp.
• Thiết bị điều khiển ngoài trời.
• Màn hình quảng cáo IP.

Kinh nghiệm thực tế

Không nên triển khai Hi-PoE đại trà.

Chỉ nên sử dụng cho:

• Camera PTZ.
• Camera LPR.
• Thiết bị đặc thù.

Vì chi phí thiết bị và điện năng tiêu thụ cao hơn đáng kể.

4. Tính toán công suất PoE

Đây là bước thường bị bỏ qua trong nhiều dự án.

Nhiều kỹ sư chỉ quan tâm:

• Camera bao nhiêu chiếc.
• Switch bao nhiêu port.

Nhưng không tính tổng công suất tiêu thụ.

Đây là nguyên nhân gây ra hàng loạt sự cố sau khi vận hành.

Ví dụ thực tế

Dự án:

• 48 Camera IP.
• Mỗi camera tiêu thụ 12W.

Tổng công suất:

48 × 12W = 576W

Nhiều người sẽ lựa chọn switch PoE 600W.

Tuy nhiên đây là sai lầm.

Cần tính thêm:

• Suy hao cáp.
• Công suất IR ban đêm.
• Công suất AI.
• Dự phòng tương lai.

Nguyên tắc thiết kế thực tế:

PoE Budget ≥ Tổng tải x 1.3

Áp dụng:

576W × 1.3 = 748.8W

Do đó nên lựa chọn switch:

• PoE Budget 740W hoặc cao hơn.
• Tốt nhất từ 800W trở lên.

Khuyến nghị của VinaSTech

Luôn dự phòng:

• 30% công suất PoE.
• 20% số lượng port.

Không thiết kế hệ thống hoạt động ở mức tải tối đa.

5. Tính toán băng thông Camera

Ngoài nguồn điện, băng thông là yếu tố quyết định hiệu năng của hệ thống.

Ví dụ Camera 4MP H.265

Bitrate trung bình:

• 3Mbps đến 6Mbps.

Giả sử:

48 Camera × 5Mbps

Tổng lưu lượng:

240 Mbps

Con số này chưa bao gồm:

• Lưu lượng xem trực tiếp.
• Lưu lượng playback.
• Dự phòng tăng bitrate.

Lưu lượng thực tế có thể lên tới:

300Mbps – 400Mbps.

Camera AI

Camera AI thường có bitrate:

• 6Mbps đến 12Mbps.

Nếu:

48 Camera AI × 8Mbps

Tổng lưu lượng:

384Mbps

Khi cộng thêm các phiên xem trực tiếp và quản trị:

Hệ thống có thể vượt 500Mbps.

6. Thiết kế uplink cho hệ thống Camera

Một trong những lỗi phổ biến nhất là chỉ tập trung vào camera mà quên tính toán uplink.

Ví dụ thực tế

Tầng hầm:

• 48 Camera.
• Bitrate trung bình 6Mbps.

Tổng lưu lượng:

288Mbps

Nếu cộng thêm:

• Playback.
• Quản trị.
• Dự phòng.

Lưu lượng có thể đạt:

500Mbps – 700Mbps.

Nếu uplink chỉ có:

1 x 1Gbps

Hệ thống vẫn hoạt động.

Nhưng khi mở nhiều màn hình giám sát cùng lúc hoặc playback dữ liệu, uplink có thể bị bão hòa.

Khuyến nghị

Đối với:

• Dưới 30 Camera: 1Gbps.
• 30 – 80 Camera: 2 x 1Gbps hoặc 10Gbps.
• Trên 80 Camera: 10Gbps.

Không nên thiết kế uplink vừa đủ.

7. Thiết kế VLAN cho Camera

Camera không nên dùng chung mạng với:

• Internet cư dân.
• Wifi khách.
• Máy tính văn phòng.

VLAN Camera riêng

Ví dụ:

VLAN 20 – Camera

Toàn bộ camera kết nối vào VLAN riêng.

Chỉ cho phép:

• NVR.
• VMS.
• Máy trạm giám sát.

được truy cập.

Lợi ích

Giảm Broadcast.

Tăng bảo mật.

Dễ quản lý IP.

Dễ xử lý sự cố.

Ổn định hơn.

Đây là tiêu chuẩn bắt buộc trong mọi dự án chuyên nghiệp.

8. Các lỗi thường gặp khi triển khai Camera IP

Thiếu PoE Budget

Đây là lỗi phổ biến nhất.

Biểu hiện:

• Camera tự reboot.
• Camera mất kết nối ban đêm.
• Hình ảnh chập chờn.

Nguyên nhân:

Switch không đủ công suất cấp nguồn.

Bài học thực tế

Rất nhiều dự án phải thay mới toàn bộ switch chỉ sau vài tháng vận hành.

Chi phí khắc phục thường cao hơn nhiều lần so với việc lựa chọn đúng thiết bị ngay từ đầu.

Uplink 1Gb bị nghẽn

Đây là lỗi thường gặp tại:

• Hầm xe.
• Sảnh.
• Khu vực có mật độ camera cao.

Biểu hiện:

• Playback chậm.
• Camera giật hình.
• Mất frame.
• Trễ hình.

Nguyên nhân:

Lưu lượng Camera vượt khả năng của uplink.

Giải pháp

• Sử dụng uplink 10Gb.
• Link Aggregation.
• Phân tải nhiều switch.
• Thiết kế lại kiến trúc mạng.

Không tính tải giờ cao điểm

Nhiều dự án chỉ tính bitrate trung bình.

Nhưng thực tế:

• Ban đêm.
• Trời mưa.
• Khu vực đông người.

bitrate có thể tăng 30–50%.

Nếu không dự phòng, hệ thống sẽ hoạt động không ổn định.

Không tính mở rộng tương lai

Sau khi bàn giao thường phát sinh:

• Camera bổ sung.
• Camera AI.
• Camera nhận diện biển số.
• Camera PTZ.

Nếu không dự phòng ngay từ đầu, rất dễ phải thay switch hoặc nâng cấp toàn bộ hạ tầng.

Thiết kế mạng cho Camera IP không chỉ là lựa chọn switch PoE và kết nối camera. Đây là bài toán tổng thể bao gồm nguồn điện, băng thông, VLAN, uplink, lưu lượng video và khả năng mở rộng trong tương lai.

Kinh nghiệm thực tế VinaSTech thấy phần lớn các sự cố Camera CCTV trong chung cư đều bắt nguồn từ việc thiết kế mạng chưa đúng hoặc tính toán PoE chưa đủ. Một hệ thống được thiết kế bài bản ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm đáng kể chi phí vận hành, giảm thiểu sự cố và đảm bảo khả năng khai thác dữ liệu hình ảnh trong suốt vòng đời công trình từ 10 đến 15 năm.

The post  Hệ thống mạng cho Camera IP – Thiết kế PoE, tính toán công suất và các bài học thực tế appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Một hệ thống được lắp đặt đúng thiết bị chưa chắc đã vận hành đúng yêu cầu. Chỉ thông qua quy trình kiểm thử đầy đủ mới có thể xác nhận rằng toàn bộ hệ thống đáp ứng các tiêu chuẩn kỹ thuật, yêu cầu thiết kế và nhu cầu khai thác thực tế của chủ đầu tư.

Qua nhiều năm triển khai các dự án chung cư, khách sạn, văn phòng, bệnh viện và nhà máy, chúng tôi nhận thấy phần lớn các lỗi nghiêm trọng như mất tín hiệu camera, suy hao mạng, nghẽn băng thông hoặc mất dữ liệu ghi hình đều có thể được phát hiện ngay từ giai đoạn nghiệm thu nếu quy trình kiểm thử được thực hiện đầy đủ.

1. Mục tiêu của công tác kiểm thử và nghiệm thu

Công tác nghiệm thu không đơn thuần là xác nhận thiết bị đã được lắp đặt.

Mục tiêu thực sự bao gồm:

• Xác nhận hệ thống được thi công đúng thiết kế.
• Xác nhận thiết bị hoạt động ổn định.
• Xác nhận các tiêu chuẩn kỹ thuật được đáp ứng.
• Xác nhận dữ liệu được truyền tải chính xác.
• Xác nhận khả năng vận hành thực tế.
• Xác nhận khả năng mở rộng trong tương lai.
• Tạo cơ sở pháp lý cho việc bàn giao công trình.

Một quy trình nghiệm thu đầy đủ giúp chủ đầu tư giảm thiểu rủi ro phát sinh sau khi đưa công trình vào khai thác.

2. Kiểm thử hệ thống mạng LAN

Hệ thống mạng là nền tảng của toàn bộ hệ thống ELV.

Nếu mạng hoạt động không ổn định, toàn bộ Camera CCTV, Access Control, Wifi, Intercom và BMS đều bị ảnh hưởng.

Vì vậy việc kiểm thử mạng cần được thực hiện nghiêm ngặt.

Test Fluke hệ thống cáp mạng

Đây là hạng mục quan trọng nhất trong quá trình nghiệm thu hệ thống cáp.

Nhiều nhà thầu chỉ dùng thiết bị Test Link thông thường để kiểm tra thông mạch.

Tuy nhiên điều này không đủ để chứng minh chất lượng tuyến cáp.

Thiết bị Fluke Networks cho phép kiểm tra:

• Chiều dài cáp.
• Suy hao tín hiệu.
• NEXT (Near End Crosstalk).
• Return Loss.
• Wire Map.
• Delay Skew.
• Attenuation.
• Alien Crosstalk.

Đối với các dự án chuyên nghiệp, toàn bộ tuyến cáp mạng cần được kiểm tra và lưu kết quả Fluke.

Yêu cầu nghiệm thu

• 100% tuyến cáp đạt PASS.
• Không có tuyến FAIL.
• Kết quả được xuất file PDF hoặc CSV.
• Gắn mã tuyến tương ứng với Patch Panel.

Kinh nghiệm thực tế

Nhiều công trình bỏ qua bước này và chỉ phát hiện lỗi sau khi vận hành:

• Camera chập chờn.
• Wifi mất kết nối.
• Không đạt tốc độ Gigabit.

Khi đó việc xử lý rất tốn kém vì trần đã hoàn thiện.

Test tốc độ mạng

Sau khi kiểm tra vật lý bằng Fluke, cần kiểm tra hiệu năng thực tế.

Các nội dung cần kiểm tra:

• Tốc độ từ máy trạm tới Switch.
• Tốc độ giữa các VLAN.
• Tốc độ từ IDF tới Core.
• Tốc độ từ Camera tới NVR.
• Tốc độ truyền file.

Các công cụ thường sử dụng:

• iPerf.
• TamoSoft.
• LAN Speed Test.
• IxChariot.

Mục tiêu

Đối với hệ thống Gigabit:

• Tốc độ thực tế nên đạt từ 900 Mbps trở lên.

Đối với uplink 10Gb:

• Tốc độ thực tế nên đạt trên 8Gbps.

Kinh nghiệm thực tế

Không ít dự án sau khi nghiệm thu mới phát hiện:

• Module quang lỗi.
• Cấu hình Switch sai.
• Auto Negotiation không chính xác.
• Uplink bị giới hạn tốc độ.

Nếu không kiểm tra hiệu năng sẽ rất khó phát hiện các lỗi này.

Test VLAN

VLAN là thành phần rất quan trọng trong mạng ELV.

Mục tiêu:

• Đảm bảo các hệ thống được phân tách đúng thiết kế.
• Đảm bảo an toàn thông tin.
• Đảm bảo hiệu năng hệ thống.

Nội dung kiểm tra

VLAN Camera

Kiểm tra:

• Camera chỉ giao tiếp với NVR.
• Không truy cập Internet trực tiếp.
• Không truy cập VLAN cư dân.

VLAN BMS

Kiểm tra:

• Thiết bị BMS hoạt động đúng.
• Không bị truy cập trái phép.

VLAN Ban quản lý

Kiểm tra:

• Truy cập đúng hệ thống được phân quyền.

VLAN Internet cư dân

Kiểm tra:

• Không truy cập được hệ thống kỹ thuật.

Kinh nghiệm thực tế

Một lỗi rất phổ biến là cấu hình nhầm Trunk Port hoặc Native VLAN.

Hệ quả:

• Camera không ghi hình.
• Thiết bị mất kết nối.
• Xuất hiện Broadcast Storm.

Vì vậy cần kiểm tra toàn bộ VLAN trước khi nghiệm thu.

3. Kiểm thử hệ thống Camera CCTV

Sau khi hạ tầng mạng đạt yêu cầu, bước tiếp theo là kiểm thử Camera CCTV.

Đây là hạng mục được chủ đầu tư quan tâm nhất.

Kiểm tra chất lượng hình ảnh

Cần kiểm tra từng camera:

• Hình ảnh ban ngày.
• Hình ảnh ban đêm.
• Hình ảnh khi bật hồng ngoại.
• Hình ảnh ngược sáng.
• Hình ảnh trong điều kiện ánh sáng yếu.

Nội dung kiểm tra

• Độ nét.
• Góc nhìn.
• Điểm mù.
• Khả năng nhận diện khuôn mặt.
• Khả năng nhận diện biển số.
• Chất lượng màu sắc.

Kinh nghiệm thực tế

Không nên nghiệm thu vào ban ngày rồi kết luận hệ thống đạt.

Nhiều sự cố chỉ xuất hiện vào ban đêm như:

• Hình ảnh nhiễu.
• Hồng ngoại phản xạ.
• Không đọc được biển số.

Do đó phải kiểm tra cả ban ngày và ban đêm.

Kiểm tra lưu trữ

Đây là hạng mục thường bị bỏ qua.

Nhiều dự án chỉ kiểm tra hình ảnh trực tiếp mà không kiểm tra khả năng lưu trữ.

Nội dung kiểm tra

• Dung lượng lưu trữ.
• RAID.
• Trạng thái ổ cứng.
• Khả năng ghi hình liên tục.
• Khả năng ghi hình theo sự kiện.
• Cảnh báo lỗi HDD.

Xác nhận thời gian lưu

Ví dụ:

Thiết kế yêu cầu:

• 200 Camera.
• Lưu 30 ngày.

Cần xác minh thực tế hệ thống có đáp ứng đúng 30 ngày hay không.

Không được chỉ dựa vào tính toán lý thuyết.

Kinh nghiệm thực tế

Nhiều hệ thống chỉ lưu được:

• 15 ngày.
• 20 ngày.

Trong khi hồ sơ thiết kế yêu cầu 30 ngày.

Nguyên nhân:

• Sai bitrate.
• Sai dung lượng HDD.
• Camera tăng độ phân giải.

Kiểm tra Playback

Playback là chức năng xem lại dữ liệu ghi hình.

Đây là tính năng được sử dụng nhiều nhất sau khi hệ thống đi vào vận hành.

Nội dung kiểm tra

• Tìm kiếm theo thời gian.
• Tìm kiếm theo Camera.
• Tua nhanh.
• Tua chậm.
• Xuất dữ liệu.
• Tải video.
• Đồng bộ thời gian.

Kinh nghiệm thực tế

Một số hệ thống:

• Ghi hình được.
• Nhưng Playback rất chậm.

Nguyên nhân thường do:

• HDD không đủ tốc độ.
• NVR cấu hình yếu.
• Mạng lưu trữ nghẽn.

Do đó Playback phải được kiểm thử riêng biệt.

4. Hồ sơ nghiệm thu bắt buộc

Một dự án được nghiệm thu đạt yêu cầu không chỉ có biên bản nghiệm thu.

Quan trọng hơn là bộ hồ sơ hoàn công đầy đủ.

Bản vẽ hoàn công

Bản vẽ hoàn công phải phản ánh đúng hiện trạng thi công.

Bao gồm:

• Sơ đồ MDF.
• Sơ đồ IDF.
• Sơ đồ mạng LAN.
• Sơ đồ Camera.
• Sơ đồ tuyến cáp.
• Sơ đồ Backbone quang.
• Sơ đồ đấu nối.

Đây là tài liệu quan trọng nhất phục vụ vận hành lâu dài.

Danh sách địa chỉ IP

Toàn bộ thiết bị cần được lập danh sách IP.

Ví dụ:

Thông tin cần bao gồm:

• Tên thiết bị.
• Vị trí.
• VLAN.
• Địa chỉ IP.
• Gateway.

Danh sách thiết bị

Danh sách thiết bị cần ghi rõ:

• Chủng loại.
• Hãng sản xuất.
• Model.
• Serial Number.
• Phiên bản Firmware.
• Vị trí lắp đặt.

Đây là cơ sở phục vụ bảo hành và bảo trì sau này.

Kết quả kiểm thử

Toàn bộ kết quả test phải được lưu hồ sơ.

Bao gồm:

• Kết quả Fluke.
• Kết quả đo tốc độ.
• Kết quả kiểm tra VLAN.
• Kết quả kiểm tra Camera.
• Kết quả kiểm tra lưu trữ.
• Kết quả kiểm tra Playback.

Các kết quả này là bằng chứng xác nhận hệ thống đáp ứng yêu cầu kỹ thuật.

5. Những lỗi nghiệm thu phổ biến

Qua nhiều dự án thực tế, các lỗi thường gặp bao gồm:

• Không thực hiện Fluke Test.
• Chỉ kiểm tra thông mạch.
• Không kiểm tra VLAN.
• Không kiểm tra lưu trữ Camera.
• Không kiểm tra Playback.
• Không có sơ đồ hoàn công.
• Không có danh sách IP.
• Không có danh sách thiết bị.
• Không lưu kết quả kiểm thử.

Đây là nguyên nhân dẫn đến nhiều tranh chấp sau khi bàn giao công trình.

Kiểm thử và nghiệm thu là bước cuối cùng nhưng lại là bước quan trọng nhất của toàn bộ dự án điện nhẹ. Một hệ thống chỉ được coi là hoàn thành khi tất cả các hạng mục từ hạ tầng cáp, mạng LAN, Camera CCTV, lưu trữ và hồ sơ kỹ thuật đều được kiểm tra, xác nhận và bàn giao đầy đủ.

Kinh nghiệm triển khai thực tế cho thấy một ngày dành cho kiểm thử nghiêm túc có thể giúp chủ đầu tư tránh được nhiều tháng xử lý sự cố sau khi công trình đi vào vận hành. Đối với các dự án chung cư, đây là giai đoạn không được phép làm qua loa vì nó quyết định trực tiếp đến chất lượng khai thác của hệ thống trong nhiều năm tiếp theo.

The post  Kiểm thử và nghiệm thu hệ thống mạng và Camera CCTV cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Qua nhiều dự án triển khai thực tế, chúng tôi nhận thấy rằng một hệ thống camera có giá trị không nằm ở việc lắp nhiều camera mà nằm ở việc lựa chọn đúng vị trí, đúng góc quan sát và đúng mục tiêu giám sát.

Thực tế có những dự án đầu tư hàng trăm camera nhưng khi xảy ra sự cố vẫn không truy xuất được hình ảnh hữu ích do bố trí sai vị trí hoặc xuất hiện các điểm mù. Ngược lại, một hệ thống được thiết kế bài bản với số lượng camera hợp lý có thể đảm bảo an ninh hiệu quả và tiết kiệm đáng kể chi phí đầu tư.

1. Nguyên tắc thiết kế Camera CCTV cho chung cư

Mục tiêu của hệ thống Camera CCTV trong chung cư không phải là quan sát mọi nơi mà là đảm bảo khả năng giám sát các khu vực trọng yếu, nhận diện được đối tượng và lưu trữ dữ liệu đầy đủ khi cần truy xuất.

Một hệ thống Camera CCTV đạt yêu cầu cần đáp ứng:

• Quan sát liên tục 24/7.
• Bao phủ các khu vực trọng yếu.
• Không tồn tại điểm mù nguy hiểm.
• Nhận diện được khuôn mặt tại các vị trí cần thiết.
• Nhận diện được biển số xe tại cổng và hầm xe.
• Đảm bảo hình ảnh rõ nét cả ngày lẫn đêm.
• Dễ dàng mở rộng trong tương lai.
• Tích hợp với Access Control, Parking và BMS.

Khi thiết kế camera cần trả lời được ba câu hỏi:

• Camera này dùng để quan sát gì?
• Camera này dùng để nhận diện ai?
• Camera này dùng để hỗ trợ xử lý sự cố nào?

Nếu không trả lời được các câu hỏi trên thì rất dễ dẫn đến việc lắp camera chỉ mang tính hình thức.

2. Phân tích vị trí lắp đặt Camera CCTV

Việc lựa chọn vị trí lắp đặt là bước quan trọng nhất trong quá trình thiết kế hệ thống camera.

Một camera chất lượng cao nhưng lắp sai vị trí vẫn không mang lại hiệu quả.

Ngược lại, một camera có độ phân giải trung bình nhưng được đặt đúng vị trí có thể cung cấp dữ liệu rất giá trị.

Trong chung cư, các khu vực bắt buộc phải được giám sát bao gồm:

Cổng ra vào

Cổng ra vào là khu vực quan trọng nhất của toàn bộ hệ thống an ninh.

Đây là nơi:

• Người ra vào tòa nhà.
• Xe máy ra vào.
• Ô tô ra vào.
• Khách tới thăm.
• Nhà cung cấp dịch vụ.

Tại khu vực này nên bố trí:

• Camera nhận diện khuôn mặt.
• Camera toàn cảnh.
• Camera nhận diện biển số xe.
• Camera giám sát làn xe.

Thông thường cần tối thiểu:

• 01 Camera nhận diện biển số cho làn vào.
• 01 Camera nhận diện biển số cho làn ra.
• 01 Camera toàn cảnh.
• 01 Camera nhận diện khuôn mặt.

Kinh nghiệm thực tế

Nhiều dự án chỉ lắp camera toàn cảnh tại cổng.

Khi xảy ra sự cố:

• Không đọc được biển số.
• Không nhận diện được khuôn mặt.
• Không đủ bằng chứng để xử lý.

Do đó camera nhận diện và camera toàn cảnh phải được thiết kế riêng biệt.

3. Camera tại hầm xe

Hầm xe là khu vực xảy ra nhiều sự cố nhất trong chung cư.

Các rủi ro phổ biến:

• Mất cắp tài sản.
• Va chạm phương tiện.
• Tranh chấp vị trí đỗ xe.
• Hỏa hoạn.
• Xâm nhập trái phép.

Nguyên tắc thiết kế

Camera cần quan sát:

• Toàn bộ lối vào hầm.
• Toàn bộ lối ra hầm.
• Các giao lộ trong hầm.
• Các khu vực gửi xe.
• Khu vực thang máy.
• Khu vực kỹ thuật.

Khoảng cách giữa các camera phải đảm bảo không có điểm mù.

Kinh nghiệm thực tế

Không nên thiết kế chỉ dựa trên diện tích.

Nhiều hầm xe có:

• Cột bê tông.
• Vách kỹ thuật.
• Đường cong.

Các vật cản này có thể tạo ra các vùng chết mà trên bản vẽ rất khó nhận biết.

Trước khi thi công cần khảo sát thực tế và mô phỏng góc quan sát của từng camera.

4. Camera tại sảnh chính

Sảnh là nơi cư dân, khách và nhân viên kỹ thuật thường xuyên di chuyển.

Đây cũng là khu vực cần lưu giữ hình ảnh nhận diện tốt nhất.

Thông thường nên bố trí:

• Camera toàn cảnh.
• Camera nhận diện khuôn mặt.
• Camera quan sát quầy lễ tân.
• Camera quan sát cửa ra vào.

Kinh nghiệm thực tế

Không đặt camera ngay phía sau cửa kính lớn.

Ánh sáng từ bên ngoài sẽ tạo hiện tượng ngược sáng làm mất khả năng nhận diện khuôn mặt.

Nên bố trí camera lệch góc hoặc sử dụng camera WDR chuyên dụng.

5. Camera trong thang máy

Thang máy là khu vực thường xảy ra:

• Mất cắp tài sản.
• Hành vi phá hoại.
• Tranh chấp giữa cư dân.
• Sự cố kỹ thuật.

Thông thường mỗi cabin thang máy cần:

• 01 camera góc rộng.

Vị trí tối ưu:

• Góc trên cùng phía sau cabin.
• Quan sát được toàn bộ không gian bên trong.

Kinh nghiệm thực tế

Không đặt camera tại trung tâm trần cabin.

Góc nhìn từ trên xuống sẽ khó nhận diện khuôn mặt.

Camera nên được bố trí tại góc cabin để có góc nhìn chéo.

6. Camera tại hành lang

Hành lang là khu vực kết nối các căn hộ và thang máy.

Mục tiêu giám sát:

• Kiểm soát người lạ.
• Phát hiện sự cố.
• Hỗ trợ điều tra khi có tranh chấp.

Nguyên tắc thiết kế

Camera nên được bố trí:

• Cuối hành lang.
• Quan sát dọc toàn bộ hành lang.

Đối với hành lang dài:

• Bổ sung camera trung gian.

Kinh nghiệm thực tế

Không nên bố trí camera nhìn trực diện cửa căn hộ.

Điều này có thể gây ảnh hưởng đến quyền riêng tư của cư dân.

Camera chỉ nên giám sát khu vực giao thông chung.

7. Camera tại phòng kỹ thuật

Đây là khu vực thường bị bỏ qua trong nhiều dự án.

Các phòng kỹ thuật cần giám sát gồm:

• Phòng Server.
• Phòng MDF.
• Phòng điện.
• Phòng máy phát.
• Phòng bơm.
• Phòng điều khiển BMS.

Mục tiêu

• Kiểm soát người ra vào.
• Giám sát hoạt động bảo trì.
• Điều tra sự cố kỹ thuật.
• Bảo vệ thiết bị quan trọng.

Thông thường mỗi phòng kỹ thuật cần tối thiểu một camera.

Đối với phòng Server hoặc SOC nên có từ hai camera trở lên.

8. Kinh nghiệm thực tế khi thiết kế Camera CCTV

Không đặt camera ngược sáng

Đây là lỗi phổ biến nhất.

Các vị trí thường gặp:

• Cửa chính.
• Cửa kính.
• Sảnh.
• Khu vực hướng ra ngoài trời.

Hậu quả:

• Không nhận diện được khuôn mặt.
• Hình ảnh tối.
• Mất giá trị chứng cứ.

Giải pháp:

• Đổi hướng camera.
• Sử dụng camera WDR.
• Điều chỉnh góc lắp đặt.

Không đặt camera quá cao

Nhiều đơn vị thi công có xu hướng lắp camera thật cao để tránh bị phá hoại.

Tuy nhiên điều này gây ra:

• Góc nhìn từ trên xuống.
• Không nhận diện được khuôn mặt.
• Không nhận diện được biển số.

Chiều cao khuyến nghị:

• Camera nhận diện khuôn mặt: 2,5m đến 3,5m.
• Camera hành lang: 2,8m đến 3,5m.
• Camera ngoài trời: 3m đến 5m.

Tránh điểm mù

Điểm mù là khu vực không nằm trong vùng quan sát của bất kỳ camera nào.

Nguyên nhân phổ biến:

• Cột bê tông.
• Tường ngăn.
• Góc khuất.
• Vật trang trí.
• Thang máy.
• Tủ điện.

Trước khi thi công cần:

• Khảo sát thực tế.
• Mô phỏng góc quan sát.
• Kiểm tra hiện trường.
• Đánh giá lại sau khi hoàn thiện nội thất.

Không chọn camera chỉ dựa trên độ phân giải

Nhiều chủ đầu tư cho rằng:

8MP tốt hơn 4MP.

Điều này chưa chắc đúng.

Yếu tố quan trọng hơn:

• Góc nhìn.
• Chất lượng cảm biến.
• WDR.
• Khả năng xử lý ánh sáng yếu.
• Chuẩn nén H.265.

Một camera 4MP đặt đúng vị trí thường hiệu quả hơn camera 8MP đặt sai vị trí.

Luôn tính toán khả năng bảo trì

Camera cần được bố trí tại vị trí:

• Có thể tiếp cận bằng thang.
• Có thể vệ sinh định kỳ.
• Có thể thay thế dễ dàng.

Không nên đặt camera ở vị trí quá khó tiếp cận vì sẽ làm tăng chi phí vận hành trong tương lai.

Chụp ảnh góc nhìn thực tế trước nghiệm thu

Đây là kinh nghiệm rất quan trọng.

Mỗi camera sau khi lắp đặt cần:

• Chụp ảnh vị trí lắp.
• Chụp ảnh góc quan sát.
• Lưu hồ sơ hoàn công.

Sau này khi xảy ra sự cố, đội vận hành có thể nhanh chóng xác định được camera cần kiểm tra.

9. Những lỗi phổ biến trong các dự án chung cư

Qua nhiều dự án thực tế, các lỗi thường gặp gồm:

• Không có camera nhận diện biển số.
• Không có camera nhận diện khuôn mặt.
• Camera đặt quá cao.
• Camera bị ngược sáng.
• Hành lang còn điểm mù.
• Hầm xe không đủ mật độ camera.
• Không giám sát phòng kỹ thuật.
• Không dự phòng vị trí lắp mới.
• Không tính toán lưu lượng mạng.
• Không tính toán lưu trữ.

Đây là những lỗi thường chỉ được phát hiện sau khi hệ thống đã đi vào vận hành và gây tốn kém rất lớn để khắc phục.

Thiết kế Camera CCTV cho chung cư không phải là bài toán lựa chọn số lượng camera mà là bài toán phân tích rủi ro, hành vi di chuyển và nhu cầu giám sát của từng khu vực. Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp chủ đầu tư giảm chi phí đầu tư, nâng cao hiệu quả an ninh và đảm bảo khả năng khai thác dữ liệu hình ảnh trong suốt vòng đời công trình.

Kinh nghiệm triển khai thực tế VinaSTech cho thấy giá trị lớn nhất của hệ thống Camera CCTV không nằm ở số lượng camera được lắp đặt mà nằm ở việc khi xảy ra sự cố, hệ thống có cung cấp được hình ảnh cần thiết để giải quyết vấn đề hay không.

The post  Thiết kế hệ thống Camera CCTV cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Một hệ thống cáp mạng được thi công bằng thiết bị tốt nhưng đi trong hệ thống máng cáp kém chất lượng, bố trí không hợp lý hoặc không tuân thủ tiêu chuẩn vẫn có thể gây ra hàng loạt vấn đề như:

• Suy hao tín hiệu.
• Đứt cáp.
• Nhiễu điện từ.
• Thấm nước.
• Khó bảo trì.
• Không có khả năng mở rộng.
• Mất mỹ quan công trình.

Trong các dự án chung cư hiện đại, hệ thống máng cáp và ống luồn không chỉ có vai trò bảo vệ cáp mà còn là một phần của hạ tầng kỹ thuật giúp đảm bảo tính chuyên nghiệp và tuổi thọ của toàn bộ hệ thống ELV.

1. Vai trò của hệ thống máng cáp và ống luồn

Hệ thống máng cáp và ống luồn được sử dụng để:

• Bảo vệ cáp mạng.
• Bảo vệ cáp quang.
• Bảo vệ cáp tín hiệu.
• Định tuyến đường đi cáp.
• Hạn chế tác động cơ học.
• Giảm nguy cơ đứt cáp.
• Tạo điều kiện thuận lợi cho bảo trì.
• Đảm bảo mỹ quan công trình.

Đối với các tòa nhà cao tầng, hệ thống này còn giúp quản lý hàng chục kilomet cáp mạng và cáp quang một cách khoa học.

Nếu không có hệ thống máng cáp và ống luồn phù hợp, việc mở rộng hoặc xử lý sự cố sau này gần như là rất khó khăn.

2. Tiêu chuẩn thi công máng cáp

Một hệ thống máng cáp đạt tiêu chuẩn cần đáp ứng các yêu cầu:

• Chịu được tải trọng thiết kế.
• Chống ăn mòn.
• Chống rung lắc.
• Đảm bảo khoảng cách treo.
• Dễ mở rộng.
• Dễ bảo trì.
• Không gây ảnh hưởng đến các hệ thống khác.

Ngoài ra, hệ thống máng cáp cần được bố trí phù hợp với kiến trúc và hệ thống MEP của công trình nhằm tránh giao cắt phức tạp hoặc ảnh hưởng đến các hạng mục khác.

Khi thi công cần tuân thủ:

• Bản vẽ thiết kế.
• Tiêu chuẩn của nhà sản xuất.
• Tiêu chuẩn điện nhẹ.
• Tiêu chuẩn an toàn lao động.
• Quy định PCCC của công trình.

3. Máng lưới (Wire Mesh Cable Tray)

Đặc điểm

Máng lưới là loại máng được chế tạo từ thép hàn dạng lưới và được mạ kẽm hoặc sơn tĩnh điện.

Đây là loại máng rất phổ biến trong các hệ thống điện nhẹ hiện đại.

Ưu điểm

• Trọng lượng nhẹ.
• Thoát nhiệt tốt.
• Dễ thi công.
• Dễ thay đổi hướng tuyến.
• Dễ bổ sung cáp mới.
• Chi phí bảo trì thấp.

Ứng dụng

Máng lưới thường được sử dụng cho:

• Cáp mạng.
• Cáp quang.
• Cáp tín hiệu.
• Hệ thống Camera.
• Hệ thống Wifi.
• Hệ thống BMS.

Đặc biệt phù hợp với:

• Trần kỹ thuật.
• Phòng server.
• Trung tâm dữ liệu.
• Khu vực tầng kỹ thuật.

Kinh nghiệm thực tế

Đối với hệ thống ELV, máng lưới thường là lựa chọn tối ưu hơn máng tôn do:

• Quan sát được tuyến cáp.
• Dễ nhận biết sự cố.
• Dễ bổ sung cáp trong tương lai.

Nhiều chủ đầu tư hiện nay yêu cầu sử dụng máng lưới cho toàn bộ hệ thống mạng và Camera nhằm thuận tiện cho vận hành lâu dài.

4. Máng tôn (Cable Tray)

Đặc điểm

Máng tôn được chế tạo từ thép tấm và thường có dạng kín hoặc bán kín.

Đây là loại máng truyền thống được sử dụng rất nhiều trong các công trình xây dựng.

Ưu điểm

• Bảo vệ cơ học tốt.
• Chống va đập.
• Chống bụi.
• Chống tác động từ môi trường.

Nhược điểm

• Khó quan sát bên trong.
• Khó bổ sung cáp.
• Khó bảo trì hơn máng lưới.

Ứng dụng

Máng tôn thường được sử dụng:

• Khu vực hầm xe.
• Khu vực kỹ thuật.
• Khu vực có nhiều bụi.
• Khu vực có nguy cơ va chạm cơ học.

Kinh nghiệm thực tế

Đối với các tuyến Backbone chính đi trong hầm hoặc khu kỹ thuật, máng tôn kín thường được ưu tiên để tăng cường khả năng bảo vệ cáp.

5. Hệ thống ống EMT

Đặc điểm

EMT (Electrical Metallic Tubing) là loại ống thép mạ kẽm thành mỏng dùng để luồn dây và cáp.

Đây là giải pháp rất phổ biến trong các công trình hiện đại.

Ưu điểm

• Chống va đập tốt.
• Chống cháy tốt.
• Chống nhiễu điện từ.
• Độ bền cao.
• Tính thẩm mỹ tốt.

Ứng dụng

EMT thường được sử dụng:

• Từ hộp kỹ thuật tới camera.
• Từ hộp kỹ thuật tới Access Point.
• Từ hộp kỹ thuật tới Access Control.
• Khu vực nổi hoặc bán nổi.

Kinh nghiệm thực tế

Các khu vực công cộng như:

• Hành lang.
• Sảnh.
• Hầm xe.

Nên ưu tiên sử dụng EMT thay vì ống nhựa để tăng tuổi thọ và khả năng bảo vệ cáp.

6. Hệ thống ống HDPE

Đặc điểm

HDPE là loại ống nhựa mật độ cao có khả năng chịu lực và chống thấm tốt.

Ưu điểm

• Chống ăn mòn.
• Chống nước.
• Chịu được môi trường ngoài trời.
• Tuổi thọ cao.

Ứng dụng

HDPE thường được sử dụng:

• Tuyến cáp ngầm.
• Khu vực ngoài trời.
• Kết nối giữa các tòa nhà.
• Kết nối từ nhà bảo vệ tới cổng.

Kinh nghiệm thực tế

Các tuyến cáp quang Backbone ngoài trời nên sử dụng HDPE thay vì PVC để tăng tuổi thọ và khả năng bảo vệ cáp.

7. Kinh nghiệm thực tế khi thi công máng cáp và ống luồn

Tách riêng điện và dữ liệu

Đây là nguyên tắc quan trọng nhất trong mọi dự án điện nhẹ.

Không được đi chung:

• Cáp mạng.
• Cáp quang.
• Cáp Camera.

với:

• Cáp điện động lực.
• Cáp điều hòa.
• Cáp máy phát điện.

Nếu bắt buộc phải đi song song cần đảm bảo khoảng cách tối thiểu theo tiêu chuẩn thiết kế.

Nếu giao cắt nên giao cắt vuông góc 90 độ.

Việc không tách riêng điện và dữ liệu là nguyên nhân hàng đầu gây nhiễu tín hiệu trong các công trình.

Dự phòng tối thiểu 30% diện tích máng

Đây là kinh nghiệm được đúc kết từ hàng trăm dự án thực tế.

Nhiều công trình thiết kế máng cáp vừa đủ tại thời điểm bàn giao.

Sau vài năm vận hành phát sinh thêm:

• Camera.
• Wifi.
• Access Control.
• IoT.
• Smart Building.

Khi đó máng cáp không còn chỗ để bổ sung tuyến mới.

Khuyến nghị:

Máng cáp chỉ nên sử dụng tối đa 70% diện tích hữu dụng.

Ít nhất 30% còn lại phải dành cho nhu cầu mở rộng trong tương lai.

Chống thấm tại khu vực ngoài trời

Đối với:

• Camera cổng.
• Camera hàng rào.
• Nhà bảo vệ.
• Khu cảnh quan.
• Kết nối giữa các block.

Các tuyến cáp cần được thiết kế chống thấm ngay từ đầu.

Kinh nghiệm thực tế:

• Sử dụng HDPE ngoài trời.
• Dùng hộp nối đạt chuẩn IP65 hoặc IP66.
• Bịt kín đầu ống.
• Tạo độ dốc thoát nước.
• Không để hộp nối nằm tại vị trí đọng nước.

Rất nhiều sự cố mạng ngoài trời xuất phát từ việc nước mưa xâm nhập vào hộp nối hoặc đầu cáp.

8. Hình ảnh nghiệm thu bắt buộc phải chụp

Một trong những sai lầm lớn nhất của nhiều nhà thầu là không lưu lại hồ sơ hình ảnh trước khi đóng trần hoặc hoàn thiện công trình.

Sau vài năm vận hành, việc xác định vị trí tuyến cáp gần như không thể thực hiện được.

Hình ảnh máng cáp

Cần chụp:

• Toàn cảnh tuyến máng.
• Điểm giao cắt.
• Điểm chuyển hướng.
• Điểm xuyên tường.
• Điểm xuyên sàn.

Hình ảnh phải thể hiện rõ:

• Loại máng.
• Kích thước máng.
• Mật độ cáp.
• Chất lượng thi công.

Hình ảnh giá đỡ

Cần chụp:

• Thanh treo.
• Ty ren.
• Giá đỡ.
• Bản mã liên kết.

Đây là cơ sở để đánh giá:

• Độ chắc chắn.
• Khả năng chịu tải.
• Chất lượng thi công.

Hình ảnh khoảng cách treo

Khoảng cách giữa các điểm treo phải đáp ứng thiết kế.

Cần chụp:

• Toàn bộ tuyến.
• Các vị trí chuyển hướng.
• Các điểm chịu tải lớn.

Đây là tài liệu rất quan trọng phục vụ công tác nghiệm thu và bảo trì sau này.

9. Những lỗi phổ biến trong thi công máng cáp

Qua nhiều dự án thực tế, các lỗi thường gặp gồm:

• Máng cáp quá tải.
• Không có dự phòng.
• Đi chung điện và dữ liệu.
• Khoảng cách treo quá xa.
• Không tiếp địa máng kim loại.
• Không chống thấm ngoài trời.
• Không lưu hồ sơ hình ảnh.
• Không đánh dấu tuyến cáp.
• Không có bản vẽ hoàn công.

Các lỗi này thường không xuất hiện ngay khi bàn giao nhưng sẽ phát sinh sau 1 đến 3 năm vận hành và gây tốn kém rất lớn cho chủ đầu tư.

Hệ thống máng cáp và ống luồn là phần hạ tầng cơ sở của toàn bộ hệ thống điện nhẹ trong chung cư. Một thiết kế đúng tiêu chuẩn, thi công bài bản và có dự phòng hợp lý sẽ giúp công trình vận hành ổn định trong nhiều năm, giảm đáng kể chi phí bảo trì và tạo điều kiện thuận lợi cho việc mở rộng hệ thống trong tương lai.

Kinh nghiệm thực tế, VinaSTech cho thấy chi phí đầu tư cho máng cáp và ống luồn chỉ chiếm tỷ lệ nhỏ trong tổng giá trị dự án nhưng lại quyết định rất lớn đến chất lượng, độ ổn định và tuổi thọ của toàn bộ hệ thống ELV.

The post  Thi công máng cáp và ống luồn trong hệ thống điện nhẹ cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Qua nhiều năm triển khai các dự án chung cư, khách sạn, văn phòng và nhà máy, chúng tôi nhận thấy rằng hơn 70% các sự cố liên quan đến mạng không xuất phát từ thiết bị mà đến từ hệ thống cáp được thiết kế hoặc thi công không đúng tiêu chuẩn.

Một hệ thống cáp được triển khai đúng ngay từ đầu có thể sử dụng ổn định từ 10 đến 20 năm mà không cần thay thế. Ngược lại, nếu thiết kế sai hoặc thi công thiếu kinh nghiệm, chi phí khắc phục sau khi công trình đi vào vận hành sẽ rất lớn.

1. Vai trò của hệ thống cáp mạng trong chung cư

Hệ thống cáp mạng là nền tảng kết nối cho tất cả các hệ thống công nghệ trong tòa nhà:

• Hệ thống Camera CCTV.
• Hệ thống Wifi.
• Hệ thống Access Control.
• Hệ thống Intercom.
• Hệ thống BMS.
• Hệ thống Parking.
• Hệ thống IPTV.
• Hệ thống quản lý cư dân.
• Hệ thống IoT.

Yêu cầu của hệ thống cáp mạng trong chung cư không chỉ là truyền dữ liệu mà còn phải đáp ứng:

• Độ ổn định lâu dài.
• Khả năng mở rộng.
• Khả năng chống nhiễu.
• Tính dễ bảo trì.
• Tính dễ quản lý.
• Khả năng đáp ứng các công nghệ trong tương lai.

Thông thường tuổi thọ của hệ thống thiết bị mạng chỉ từ 5 đến 7 năm, trong khi hệ thống cáp mạng có thể sử dụng từ 15 đến 20 năm. Chính vì vậy, việc đầu tư đúng ngay từ đầu cho hạ tầng cáp là yếu tố rất quan trọng.

2. Cấu trúc hệ thống cáp trong chung cư

Một hệ thống cáp mạng tiêu chuẩn thường được chia thành hai phần chính:

Hệ thống cáp ngang (Horizontal Cabling)

Là phần cáp kết nối từ tủ mạng tầng (IDF) tới các thiết bị đầu cuối.

Ví dụ:

• Camera IP.
• Access Point Wifi.
• Bộ kiểm soát cửa.
• Intercom.
• Máy tính văn phòng.
• Thiết bị IoT.

Thông thường khoảng cách tối đa của tuyến cáp ngang là:

• 90m cáp cố định.
• 10m dây nhảy (Patch Cord).

Tổng chiều dài tối đa không vượt quá 100m theo tiêu chuẩn.

Hệ thống cáp trục đứng (Backbone Cabling)

Là hệ thống kết nối giữa:

• MDF và IDF.
• Các tầng trong tòa nhà.
• Các block trong khu chung cư.
• Phòng Server tới các tủ kỹ thuật.

Backbone thường sử dụng cáp quang thay vì cáp đồng nhằm đảm bảo:

• Khoảng cách truyền dẫn xa.
• Băng thông lớn.
• Chống nhiễu điện từ.
• Dễ nâng cấp lên 10G, 25G hoặc 40G.

3. Thiết kế hệ thống cáp ngang

Cáp mạng Cat6

Cat6 hiện nay là loại cáp được sử dụng phổ biến nhất trong các dự án chung cư.

Thông số cơ bản:

• Tốc độ 1Gbps đến 10Gbps.
• Băng thông 250MHz.
• Khoảng cách tối đa 100m.
• Hỗ trợ PoE và PoE+.

Ứng dụng:

• Camera IP.
• Wifi.
• Access Control.
• Máy tính văn phòng.
• Điện thoại IP.

Ưu điểm:

• Chi phí hợp lý.
• Thi công dễ dàng.
• Đáp ứng hầu hết nhu cầu hiện nay.

Đối với các dự án chung cư tầm trung, Cat6 thường là lựa chọn tối ưu nhất về hiệu quả đầu tư.

Cáp mạng Cat6A

Cat6A là phiên bản nâng cấp của Cat6.

Thông số cơ bản:

• Hỗ trợ 10Gbps ở khoảng cách 100m.
• Băng thông 500MHz.
• Khả năng chống nhiễu tốt hơn.
• Hỗ trợ PoE công suất cao.

Ứng dụng:

• Wifi 6.
• Wifi 6E.
• Wifi 7.
• Camera AI độ phân giải cao.
• Các hệ thống IoT mật độ lớn.

Ưu điểm:

• Đáp ứng lâu dài.
• Dễ nâng cấp lên mạng 10Gbps.
• Tương thích với các công nghệ mới.

Đối với các chung cư cao cấp hoặc Smart Building, Cat6A ngày càng trở thành tiêu chuẩn được nhiều chủ đầu tư lựa chọn.

Khuyến nghị lựa chọn

 Thiết kế hệ thống cáp trục đứng

Fiber Single Mode (SM)

Single Mode là loại cáp quang được sử dụng phổ biến nhất trong các tòa nhà hiện đại.

Ưu điểm:

• Khoảng cách truyền dẫn rất xa.
• Băng thông lớn.
• Dễ nâng cấp tốc độ.
• Suy hao thấp.

Ứng dụng:

• Backbone MDF tới IDF.
• Kết nối giữa các block.
• Kết nối Core Switch.
• Kết nối Data Center.

Trong các dự án hiện nay, Single Mode gần như là lựa chọn mặc định cho hệ thống Backbone.

Fiber Multi Mode (MM)

Multi Mode thường được sử dụng trong các môi trường có khoảng cách ngắn.

Ưu điểm:

• Giá module quang thấp hơn.
• Thi công đơn giản.

Nhược điểm:

• Khoảng cách truyền dẫn ngắn.
• Khó nâng cấp lâu dài.

Trong các dự án chung cư hiện đại, Multi Mode ngày càng ít được sử dụng cho Backbone chính.

Khuyến nghị triển khai

Đối với các tòa nhà mới:

• Backbone chính sử dụng Single Mode.
• Tối thiểu 12 core.
• Khuyến nghị 24 core.
• Các tuyến quan trọng nên có đường dự phòng.

Không nên kéo đúng số core đang sử dụng.

Ví dụ:

Hiện tại chỉ dùng 2 core nhưng nên triển khai 12 hoặc 24 core để phục vụ nhu cầu mở rộng trong tương lai.

5. Thiết kế Patch Panel và ODF

Patch Panel

Patch Panel là nơi tập trung toàn bộ đầu cuối cáp mạng.

Lợi ích:

• Quản lý cáp khoa học.
• Dễ bảo trì.
• Dễ thay đổi kết nối.
• Giảm hỏng cổng Switch.

Một nguyên tắc quan trọng:

Không đấu trực tiếp dây mạng vào Switch.

Tất cả cáp ngang phải được đấu vào Patch Panel trước khi kết nối sang Switch bằng Patch Cord.

ODF Quang

ODF là nơi quản lý các đầu nối quang.

ODF giúp:

• Bảo vệ mối hàn quang.
• Quản lý tuyến quang.
• Dễ bảo trì.
• Dễ mở rộng.

ODF cần được đánh số đầy đủ và lưu hồ sơ quản lý core quang.

6. Kinh nghiệm thực tế khi thi công hệ thống cáp

Không kéo song song với cáp điện lực

Đây là lỗi rất phổ biến tại công trường.

Khi cáp mạng chạy song song với:

• Cáp nguồn động lực.
• Cáp máy phát.
• Cáp điều hòa công suất lớn.

Sẽ xuất hiện hiện tượng nhiễu điện từ.

Hậu quả:

• Mất gói tin.
• Camera giật hình.
• Mạng chập chờn.
• Giảm tuổi thọ thiết bị.

Khuyến nghị:

• Tách riêng máng điện và máng dữ liệu.
• Khoảng cách tối thiểu từ 20cm đến 50cm.
• Nếu bắt buộc giao cắt thì nên vuông góc 90 độ.

Không bẻ gập cáp

Trong quá trình thi công, nhiều đội kéo cáp thường bẻ cong cáp quá mức.

Điều này đặc biệt nguy hiểm với:

• Cat6A.
• Cáp quang.

Hậu quả:

• Suy hao tín hiệu.
• Không đạt chuẩn Fluke.
• Đứt ngầm lõi đồng.
• Gãy sợi quang.

Nguyên tắc:

Bán kính uốn cong tối thiểu phải tuân theo khuyến nghị của nhà sản xuất.

Đánh số nhãn hai đầu

Mỗi tuyến cáp phải được đánh số tại:

• Đầu Patch Panel.
• Đầu thiết bị.

Ví dụ:

PP01-24 → CAM-B1-024

Khi xảy ra sự cố, kỹ thuật viên có thể xác định ngay tuyến cáp cần kiểm tra.

Việc đánh nhãn đầy đủ có thể giảm hơn 70% thời gian xử lý sự cố.

7. Các lỗi phổ biến trong triển khai hệ thống cáp mạng

Patch Panel không đánh số

Đây là lỗi phổ biến nhất.

Khi bàn giao:

• Không xác định được cổng nào đi đâu.
• Không xác định được camera nào tương ứng.
• Khó bảo trì.

Sau vài năm vận hành, việc truy vết gần như không thể thực hiện được.

Thiếu bản vẽ hoàn công

Nhiều nhà thầu chỉ bàn giao thiết bị nhưng không bàn giao hồ sơ hoàn công.

Hồ sơ cần có:

• Sơ đồ MDF.
• Sơ đồ IDF.
• Danh sách Patch Panel.
• Danh sách cổng Switch.
• Danh sách IP.
• Sơ đồ tuyến cáp.

Thiếu các tài liệu này sẽ gây khó khăn rất lớn cho đơn vị vận hành.

Dây mạng vượt quá 90m

Đây là lỗi thiết kế khá phổ biến.

Nhiều kỹ sư không khảo sát kỹ nên khoảng cách từ IDF tới thiết bị vượt quá tiêu chuẩn.

Hậu quả:

• Tốc độ giảm.
• Mất kết nối.
• Không đủ công suất PoE.
• Camera thường xuyên mất tín hiệu.

Khi thiết kế cần:

• Xác định vị trí IDF phù hợp.
• Đo khoảng cách thực tế.
• Tính toán tuyến đi cáp.
• Bổ sung thêm IDF nếu cần.

Không nên cố gắng tiết kiệm một tủ IDF để rồi làm giảm chất lượng toàn bộ hệ thống.

Hệ thống cáp mạng là nền tảng quan trọng nhất của toàn bộ hệ thống ELV trong chung cư. Một hạ tầng cáp được thiết kế đúng chuẩn, thi công đúng kỹ thuật và quản lý khoa học sẽ giúp hệ thống vận hành ổn định trong nhiều năm, giảm đáng kể chi phí bảo trì và tạo điều kiện thuận lợi cho việc mở rộng trong tương lai.

Kinh nghiệm thực tế VinaSTech cho thấy rằng chi phí đầu tư thêm cho hạ tầng cáp ngay từ đầu thường chỉ chiếm tỷ lệ rất nhỏ trong tổng dự án, nhưng lại quyết định phần lớn chất lượng vận hành của công trình trong suốt vòng đời khai thác.

The post Thiết kế hệ thống cáp mạng cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Một hệ thống điện nhẹ được thiết kế và triển khai bài bản không chỉ giúp nâng cao hiệu quả vận hành mà còn góp phần gia tăng mức độ an toàn, nâng cao trải nghiệm của cư dân và tạo nền tảng cho việc phát triển các mô hình Smart Building trong tương lai.

Hệ thống điện nhẹ (ELV) là gì?

ELV (Extra Low Voltage) là thuật ngữ dùng để chỉ các hệ thống sử dụng điện áp thấp nhằm phục vụ truyền tải dữ liệu, hình ảnh, âm thanh và tín hiệu điều khiển trong công trình.

Trong một dự án chung cư, hệ thống ELV thường bao gồm:

• Hệ thống mạng LAN và Wifi.
• Hệ thống camera giám sát CCTV.
• Hệ thống kiểm soát ra vào (Access Control).
• Hệ thống liên lạc nội bộ Intercom.
• Hệ thống truyền hình IPTV/CATV.
• Hệ thống âm thanh công cộng PA.
• Hệ thống báo cháy và tích hợp PCCC.
• Hệ thống bãi đỗ xe thông minh.
• Hệ thống quản lý tòa nhà BMS.
• Hệ thống đo đếm điện, nước và năng lượng thông minh.

Trong đó, hệ thống mạng, camera và kiểm soát ra vào được xem là ba thành phần cốt lõi tạo nên nền tảng vận hành của một tòa nhà hiện đại.

Kiến trúc tổng thể hệ thống ELV trong chung cư

Một hệ thống ELV chuyên nghiệp thường được thiết kế theo mô hình phân tầng nhằm đảm bảo tính ổn định, khả năng mở rộng và dễ dàng bảo trì trong suốt vòng đời của dự án.

Tầng hạ tầng cáp (Physical Infrastructure)

Đây là lớp nền móng của toàn bộ hệ thống.

Bao gồm:

• Hệ thống cáp mạng Cat6 hoặc Cat6A.
• Hệ thống cáp quang Backbone.
• Patch Panel.
• ODF quang.
• Tủ Rack.
• Máng cáp và hệ thống giá đỡ.

Chất lượng của lớp hạ tầng này ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống công nghệ trong tòa nhà.

Tầng thiết bị mạng (Network Layer)

Bao gồm:

• Core Switch.
• Distribution Switch.
• Access Switch.
• Router.
• Firewall.
• Wifi Controller.

Đây là lớp chịu trách nhiệm kết nối và truyền tải dữ liệu giữa các hệ thống.

Tại các dự án chung cư từ 20 tầng trở lên, việc thiết kế mạng theo mô hình Core – Distribution – Access giúp tối ưu hiệu năng, tăng khả năng mở rộng và giảm thiểu rủi ro khi xảy ra sự cố.

Tầng ứng dụng (Application Layer)

Là lớp trực tiếp phục vụ công tác vận hành tòa nhà.

Bao gồm:

• Camera CCTV.
• Access Control.
• Intercom.
• Smart Parking.
• BMS.
• Fire Alarm Integration.

Các hệ thống này hoạt động dựa trên nền tảng mạng IP và được quản lý tập trung tại trung tâm điều hành.

Tầng quản lý tập trung (Management Layer)

Bao gồm:

• Máy chủ quản lý.
• Hệ thống lưu trữ.
• NVR Camera.
• Phần mềm quản trị.
• Trung tâm điều hành tòa nhà.

Đây là nơi ban quản lý có thể giám sát toàn bộ hoạt động của tòa nhà thông qua một giao diện duy nhất.

Vai trò của hệ thống mạng trong tòa nhà chung cư

Hệ thống mạng được ví như hệ thần kinh trung ương của toàn bộ công trình.

Tất cả các dữ liệu từ camera, Access Control, hệ thống báo cháy, bãi đỗ xe, hệ thống quản lý tòa nhà và các ứng dụng thông minh đều được truyền tải trên hạ tầng mạng.

Một hệ thống mạng được thiết kế đúng chuẩn sẽ mang lại các lợi ích:

• Đảm bảo kết nối ổn định 24/7.
• Hỗ trợ truyền tải dữ liệu tốc độ cao.
• Tăng cường khả năng bảo mật thông tin.
• Hỗ trợ phân chia VLAN cho từng hệ thống.
• Dễ dàng mở rộng khi phát sinh nhu cầu trong tương lai.

Trong thực tế triển khai, nhiều dự án gặp tình trạng nghẽn mạng hoặc giật hình camera do không tách riêng VLAN cho các hệ thống an ninh và dữ liệu người dùng. Đây là một trong những sai sót phổ biến mà các đơn vị triển khai thiếu kinh nghiệm thường gặp phải.

Vai trò của hệ thống Camera CCTV

An ninh luôn là yếu tố được cư dân và chủ đầu tư đặc biệt quan tâm.

Hệ thống Camera CCTV giúp giám sát toàn bộ các khu vực trọng yếu của tòa nhà như:

• Cổng ra vào.
• Sảnh chính.
• Hành lang.
• Thang máy.
• Hầm gửi xe.
• Khu vực kỹ thuật.
• Khu vực công cộng.

Ngoài nhiệm vụ ghi hình, các hệ thống camera hiện đại còn được tích hợp các công nghệ AI như:

• Nhận diện khuôn mặt.
• Nhận diện biển số xe.
• Phát hiện xâm nhập.
• Phát hiện vật thể bỏ quên.
• Cảnh báo tụ tập đông người.
• Phân tích hành vi bất thường.

Nhờ đó, ban quản lý có thể nâng cao hiệu quả giám sát và giảm sự phụ thuộc vào nhân sự bảo vệ.

Vai trò của hệ thống kiểm soát ra vào (Access Control)

Trong các tòa nhà hiện đại, việc kiểm soát người và phương tiện ra vào là yêu cầu bắt buộc nhằm đảm bảo an ninh và an toàn cho cư dân.

Hệ thống Access Control cho phép quản lý quyền truy cập vào các khu vực như:

• Sảnh cư dân.
• Thang máy.
• Hầm xe.
• Phòng kỹ thuật.
• Phòng điện.
• Phòng máy chủ.

Các công nghệ xác thực phổ biến hiện nay bao gồm:

• Thẻ từ RFID.
• Mã PIN.
• QR Code.
• Nhận diện khuôn mặt.
• Sinh trắc học.

Khi được tích hợp với hệ thống camera và phần mềm quản lý cư dân, Access Control giúp hình thành một hệ sinh thái quản lý an ninh đồng bộ và hiệu quả.

Mô hình quản lý tập trung cho tòa nhà

Xu hướng của các dự án chung cư hiện nay là tích hợp toàn bộ hệ thống ELV về một nền tảng quản lý tập trung.

Thông qua trung tâm điều hành, ban quản lý có thể:

• Theo dõi hình ảnh camera.
• Quản lý cửa ra vào.
• Giám sát hệ thống báo cháy.
• Theo dõi bãi đỗ xe.
• Quản lý hệ thống điện và điều hòa.
• Theo dõi cảnh báo sự cố theo thời gian thực.

Mô hình này giúp giảm đáng kể chi phí vận hành, nâng cao khả năng phản ứng với sự cố và tạo nền tảng để triển khai các giải pháp Smart Building trong tương lai.

Các tiêu chuẩn áp dụng trong thiết kế và triển khai hệ thống ELV

Một hệ thống điện nhẹ chất lượng không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc rất lớn vào việc tuân thủ các tiêu chuẩn quốc tế trong quá trình thiết kế và thi công.

Tiêu chuẩn TIA-568

Tiêu chuẩn TIA-568 quy định các yêu cầu kỹ thuật đối với hệ thống cáp cấu trúc.

Tiêu chuẩn này bao gồm:

• Thiết kế hệ thống cáp mạng.
• Khoảng cách truyền dẫn.
• Chuẩn đấu nối.
• Patch Panel.
• Phòng MDF và IDF.

Việc tuân thủ TIA-568 giúp hệ thống dễ dàng mở rộng và bảo trì trong tương lai.

Tiêu chuẩn ISO/IEC 11801

Đây là tiêu chuẩn quốc tế về hệ thống cáp viễn thông cho các công trình thương mại và dân dụng.

Tiêu chuẩn này quy định:

• Kiến trúc cáp cấu trúc.
• Phân loại cáp mạng.
• Hiệu năng truyền dẫn.
• Các yêu cầu về kết nối và vận hành.

ISO/IEC 11801 hiện được áp dụng rộng rãi trong các dự án chung cư, khách sạn, bệnh viện và trung tâm dữ liệu.

Tiêu chuẩn IEEE 802.3

IEEE 802.3 là nền tảng của công nghệ Ethernet hiện đại.

Tiêu chuẩn này quy định:

• Ethernet 100Mbps.
• Ethernet 1Gbps.
• Ethernet 10Gbps.
• PoE.
• PoE+.
• PoE++.

Đây là cơ sở để triển khai các hệ thống camera IP, Wifi và thiết bị IoT trong tòa nhà.

Yêu cầu phòng cháy chữa cháy đối với hệ thống ELV

Một trong những yếu tố quan trọng nhất trong triển khai điện nhẹ là tuân thủ các yêu cầu về phòng cháy chữa cháy.

Các tuyến cáp trọng yếu cần sử dụng:

• Cáp chống cháy.
• Cáp chậm cháy.
• Cáp LSZH (Low Smoke Zero Halogen).

Tại các vị trí xuyên tường và xuyên sàn phải thực hiện giải pháp Firestop nhằm ngăn cháy lan giữa các khu vực.

Ngoài ra, các hệ thống ELV cần có khả năng tích hợp với hệ thống báo cháy để thực hiện các kịch bản khẩn cấp như:

• Mở cửa thoát hiểm.
• Kích hoạt hệ thống phát thanh khẩn cấp.
• Điều khiển thang máy về tầng an toàn.
• Gửi cảnh báo tới trung tâm điều hành.

Việc tuân thủ các quy chuẩn và tiêu chuẩn PCCC không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định đến mức độ an toàn của toàn bộ công trình.

Hệ thống điện nhẹ ELV là nền tảng công nghệ quan trọng của mọi dự án chung cư hiện đại. Một hệ thống được thiết kế đúng chuẩn, triển khai bài bản và vận hành hiệu quả sẽ giúp chủ đầu tư nâng cao giá trị công trình, tối ưu chi phí vận hành và mang lại môi trường sống an toàn, tiện nghi cho cư dân.

Với kinh nghiệm triển khai hàng loạt dự án hạ tầng CNTT, hệ thống mạng, camera giám sát và điện nhẹ cho doanh nghiệp, nhà máy và tòa nhà, VinaSTech sẵn sàng đồng hành cùng chủ đầu tư trong việc tư vấn, thiết kế, triển khai và vận hành các hệ thống ELV theo tiêu chuẩn quốc tế.

The post HỆ THỐNG ĐIỆN NHẸ (ELV-Extra Low Voltage) TRONG TÒA NHÀ CHUNG CƯ – NỀN TẢNG CHO TÒA NHÀ THÔNG MINH appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.
