Tóm tắt điều hành

AWS đã chính thức công bố general availability của AWS Local Zone tại Hà Nội vào ngày 19/06/2026, với mã vùng ap-southeast-1-han-1a. Đây là Local Zone đầu tiên của AWS tại Việt Nam và là một trong những Local Zone đầu tiên ở châu Á – Thái Bình Dương có Amazon S3 và Amazon EBS Local Snapshots, cho thấy AWS không chỉ nhắm tới bài toán độ trễ thấp mà còn nhắm tới cư trú dữ liệu nội địa và sao lưu cục bộ. Ở thời điểm ra mắt, AWS công bố Hanoi Local Zone hỗ trợ EC2 C7i, M7i, R7i, S3 One Zone-IA, EBS Local Snapshots cùng các loại volume gp3, gp2, io1, sc1, st1, và các dịch vụ ECS, EKS, VPC, Direct Connect, Application Load Balancer.

Về kỹ thuật, Hanoi Local Zone được định vị như một phần mở rộng của Region ap-southeast-1 theo quy ước đặt tên của AWS, tức gắn với Asia Pacific (Singapore) ở lớp vùng cha, nhưng đưa compute và một phần storage sát thị trường Việt Nam hơn. AWS mô tả Local Zones là hạ tầng có kết nối Internet riêng, hỗ trợ Direct Connect, và có thể đưa workload tới gần người dùng để đạt single-digit millisecond latency cho các ứng dụng nhạy cảm với độ trễ. Tuy nhiên, AWS không công bố benchmark cụ thể cho Hà Nội theo dạng p50/p95, cũng chưa công khai số đo chính thức cho độ trễ giữa Hanoi Local Zone và Region Singapore trong bộ nguồn đã rà soát.

Đối với Việt Nam, ý nghĩa lớn nhất của đợt ra mắt này nằm ở ba điểm. Thứ nhất, nó tạo ra một lựa chọn thực tế cho các workload cần độ trễ thấp trong nước như game thời gian thực, livestream, media, AI inference, ngân hàng số, thanh toán và một phần dịch vụ công. Thứ hai, nó cho doanh nghiệp thêm công cụ để thiết kế kiến trúc cư trú dữ liệu trong nước, đặc biệt khi kết hợp S3 One Zone-IA và EBS Local Snapshots cục bộ. Thứ ba, nó làm dày thêm “tầng kết nối Việt Nam” của AWS, vốn trước đó đã có CloudFront edge locations tại Hà Nội và TP.HCM và AWS Direct Connect location tại CMC Tower, Hà Nội.

Dù vậy, Hanoi Local Zone không phải là một full AWS Region. Nó chỉ công bố một tập dịch vụ chọn lọc, EKS control plane vẫn ở Region, một số tính năng edge có hạn chế, và các dịch vụ toàn cục như IAM, Route 53, CloudFront, Shield hay Direct Connect có thể xử lý/lưu trữ dữ liệu vận hành ở phạm vi toàn cầu theo tài liệu AWS. Về pháp lý Việt Nam, Local Zone có thể hỗ trợ tuân thủ cư trú dữ liệu, nhưng không tự động bảo đảm tuân thủ đầy đủ Luật An ninh mạng, Nghị định 53/2022/NĐ-CP và Nghị định 13/2023/NĐ-CP; doanh nghiệp vẫn phải rà soát luồng dữ liệu xuyên biên giới, hồ sơ đánh giá tác động chuyển dữ liệu, cơ chế đồng ý, và nghĩa vụ thông báo vi phạm trong 72 giờ nếu có sự cố dữ liệu cá nhân.

Những gì AWS đã công bố chính thức

Mốc chính thức đầu tiên là tháng 02/2022, khi AWS thông báo kế hoạch triển khai Local Zones mới tại châu Á – Thái Bình Dương, trong đó có Hà Nội. Khi đó, AWS định vị Local Zone Hà Nội phục vụ các ứng dụng cần single-digit millisecond latency, bao gồm real-time gaming, media & entertainment content creation, live video streaming, engineering simulations, AR/VR và machine learning inference at the edge. Đây là thông điệp rất rõ về hướng đi của AWS: thay vì chờ một full Region tại Việt Nam, AWS chọn bước đi “edge before region”.

Đến tháng 02-03/2025, AWS Việt Nam tiếp tục nhấn mạnh Local Zone như một phần của cam kết đầu tư dài hạn vào chuyển đổi số của Việt Nam. Eric Yeo, Country General Manager của AWS Việt Nam, nói AWS sẽ tiếp tục mở rộng hạ tầng, đầu tư phát triển kỹ năng và đẩy nhanh AI có trách nhiệm tại Việt Nam; cùng giai đoạn đó, AWS và báo chí Việt Nam nhắc lại rằng Local Zone tại Việt Nam được thiết kế cho các ứng dụng có độ trễ dưới 10 mili giây hoặc ở mức single-digit milliseconds.

Một mảnh ghép rất quan trọng xuất hiện vào 16/12/2025, khi AWS công bố location Direct Connect đầu tiên tại Việt Nam, đặt tại CMC Tower, Hà Nội. AWS cho biết khách hàng có thể thiết lập kết nối riêng từ location này tới mọi public AWS Region và AWS Local Zones, với các mức 1 Gbps, 10 Gbps, 100 Gbps, trong đó 10G và 100G hỗ trợ MACsec. Điều này không chứng minh Direct Connect location là nơi đặt Local Zone, nhưng nó cho thấy AWS đã chuẩn bị lớp connectivity doanh nghiệp cấp carrier tại Hà Nội trước thời điểm GA của Local Zone.

Mốc quyết định là 19/06/2026, khi AWS công bố GA của Hanoi Local Zone. Nội dung công bố xác nhận phạm vi dịch vụ ban đầu, mã zone ap-southeast-1-han-1a, cách kích hoạt thông qua Regions and Zones hoặc API ModifyAvailabilityZoneGroup, và việc Hanoi Local Zone là một trong những Local Zone đầu tiên ở APAC có S3 và EBS Local Snapshots để hỗ trợ yêu cầu cư trú dữ liệu và sao lưu cục bộ.

Sơ đồ thời gian dưới đây tóm tắt những cột mốc đáng chú ý trong hành trình từ “kế hoạch” đến “vận hành” của Hanoi Local Zone. Các mốc được tổng hợp từ công bố AWS năm 2022, các bài phỏng vấn/bản tin năm 2025-2026, công bố Direct Connect tại Hà Nội và thông báo GA ngày 19/06/2026.

timeline

    Hành trình AWS Local Zone Hà Nội

    2022-02 : AWS công bố kế hoạch đưa Local Zone tới Hà Nội

    2025-02 : AWS Việt Nam tái khẳng định đầu tư Local Zone và kỹ năng số

    2025-12 : AWS mở Direct Connect location đầu tiên tại Hà Nội

    2026-03 : AWS Việt Nam nói rõ hơn về vai trò AI và thời điểm vận hành trong năm 2026

    2026-06-19 : AWS công bố GA của Hanoi Local Zone

Thông số kỹ thuật, kiến trúc kết nối và so sánh với các lựa chọn lân cận

Ở lần ra mắt GA, AWS công bố rất cụ thể các tài nguyên sẵn có tại Hà Nội: EC2 C7i, M7i, R7i; S3 One Zone-Infrequent Access; EBS Local Snapshots cùng các loại volume gp3, gp2, io1, sc1, st1; và các dịch vụ lớp nền gồm Amazon ECS, Amazon EKS, Amazon VPC, AWS Direct Connect, Application Load Balancer. So với nhiều Local Zone châu Á thế hệ trước như Bangkok hay Manila — nơi bảng tính năng công khai vẫn chủ yếu nêu T3/C5/R5/M5, gp2, và chưa thể hiện S3 trong Local Zone — Hà Nội có cấu hình ra mắt mới hơn rõ rệt. Điều này gợi ý AWS đang ưu tiên cho Hà Nội các workload doanh nghiệp kiểu compute-optimized / general-purpose / memory-optimized và bài toán cư trú dữ liệu cục bộ, hơn là một danh mục rộng nhưng “edge-light” kiểu đời đầu. Đây là một suy luận kỹ thuật dựa trên so sánh công bố công khai, không phải tuyên bố trực tiếp của AWS.

Về kiến trúc, Local Zone là phần mở rộng của một AWS Region; theo quy ước mã hóa của AWS, mã ap-southeast-1-han-1a cho thấy Hanoi Local Zone gắn với vùng ap-southeast-1, tức Asia Pacific (Singapore). Tài liệu AWS cũng lưu ý rằng một số control-plane operations của Local Zone do parent Zone xử lý, còn ở lớp mạng, khách hàng có thể mở rộng VPC từ Region mẹ sang Local Zone chỉ bằng cách tạo subnet mới trong Local Zone. AWS nói rõ Local Zones có kết nối riêng ra Internet, hỗ trợ Direct Connect, và với Direct Connect, traffic đến subnet trong Local Zone đi theo đường ngắn nhất tới Local Zone thay vì phải đi qua parent Region, qua đó giảm độ trễ.

Các giới hạn kỹ thuật cũng rất quan trọng. Theo tài liệu AWS, Local Zones không có native AWS Site-to-Site VPN endpoint, không hỗ trợ Transit Gateway theo cách tiêu chuẩn, và không phải Local Zone nào cũng có NAT Gateway, RDS, FSx, EMR, ElastiCache. Với EKS, AWS nêu rõ control plane vẫn chạy trong Region, và Fargate không thể tạo node trong Local Zone. Nói ngắn gọn, Hanoi Local Zone phù hợp để kéo phần data plane / application plane nhạy cảm độ trễ về Việt Nam, nhưng nhiều thành phần điều phối, HA liên vùng và managed services nâng cao vẫn cần dựa vào Region mẹ hoặc một Region đầy đủ.

Bảng dưới đây so sánh Hanoi Local Zone với các lựa chọn lân cận dựa trên nguồn công khai đã xuất bản tại thời điểm viết bài. Với các mục mà AWS chưa công bố định lượng — đặc biệt là latency thật sự từ Hà Nội tới các Region lân cận hoặc đơn giá chi tiết của riêng Hanoi Local Zone — bảng ghi rõ là chưa công bố.

Biểu đồ dưới đây chỉ thể hiện ngưỡng trên của lớp độ trễ mục tiêu mà AWS công bố cho Local Zone ở metro mục tiêu. Nó không phải là số đo RTT thực tế từ Hà Nội đến Bangkok/Manila, và không bao gồm Region Singapore vì AWS không công bố con số chính thức cho người dùng Việt Nam trong nguồn đã rà soát.

xychart-beta

    “Ngưỡng độ trễ mục tiêu công bố cho Local Zone”

    x-axis [“Hanoi LZ”,”Bangkok LZ”,”Manila LZ”]

    y-axis “ms” 0 --> 10

    bar [10,10,10]

Một chi tiết mạng đáng lưu ý khác là AWS Direct Connect location tại CMC Tower được trang AWS Direct Connect Locations liệt kê với Associated AWS Region là Asia Pacific (Kuala Lumpur), nhưng AWS cũng giải thích rằng với Direct Connect Gateway hoặc public VIF, khách hàng có thể đi tới mọi public AWS Region và Local Zones mà không phải “kẹt” ở associated region đó. Với doanh nghiệp Việt Nam, điều này có nghĩa là lớp kết nối riêng tại Hà Nội hoàn toàn có thể trở thành điểm trung chuyển hybrid/cloud cho cả Hanoi Local Zone lẫn các Region khác của AWS.

Khách hàng mục tiêu và các kịch bản sử dụng tại Việt Nam

Danh mục use case mà AWS nhắc đi nhắc lại từ 2022 đến 2026 rất nhất quán: real-time gaming, media & entertainment content creation, live video streaming, engineering simulations, AR/VR và machine learning inference at the edge. Về mặt sản phẩm, đây là nhóm workload mà độ trễ thấp và băng thông nội địa làm thay đổi trực tiếp trải nghiệm người dùng. Vì vậy, với thị trường Việt Nam, Hanoi Local Zone đặc biệt hấp dẫn cho game backend / matchmaking / session server, streaming, post-production gần nguồn người dùng, AI inference thời gian thực, và những ứng dụng tương tác độ trễ thấp mà trước đây phải cân nhắc giữa đặt ở Singapore hay tự duy trì hạ tầng trong nước.

Với ngành tài chính và fintech, AWS dùng chính Hà Nội như một ví dụ cho “millisecond responsiveness” trong giao dịch và trải nghiệm số. Bài công bố chính thức của Amazon tại Singapore nêu tên các tổ chức Việt Nam đang khai thác Hanoi Local Zone gồm VIB, VPBank, Trusting Social và Green SM; đồng thời bài báo về đầu tư AWS tại Việt Nam cũng cho thấy AWS nhìn thấy đà tăng mạnh của AI và chuyển đổi số trong các ngân hàng như Techcombank, VPBank, VIB, PvcomBank. Nói cách khác, nhóm khách hàng đi trước nhiều khả năng sẽ là ngân hàng số, kênh khách hàng thời gian thực, chống gian lận, scoring, trợ lý AI và API nội địa.

Với khu vực công và các ngành quản lý dữ liệu nhạy cảm, ý nghĩa của Hanoi Local Zone nằm ở việc AWS nay có thể đưa một phần compute và storage vào Việt Nam nhưng vẫn dùng cùng API và công cụ AWS. Trong thông điệp chào đón đợt ra mắt, Thứ trưởng Phạm Đức Long nhấn mạnh Local Zone Hà Nội sẽ tạo ra một “low-latency, secure cloud computing platform” và hỗ trợ nhu cầu công nghệ của doanh nghiệp Việt Nam, đồng thời góp phần phát triển hệ sinh thái số và nhân lực số. Phần này đặc biệt có ý nghĩa cho dịch vụ công số, healthcare, telco và các doanh nghiệp cần giải thích rõ ranh giới địa lý dữ liệu.

Ở mảng edge/IoT và AI tại biên, AWS không nói trực tiếp “IoT tại Hà Nội” trong thông báo GA, nhưng AWS nhấn mạnh Local Zones phù hợp cho AI/ML inference và cho các telecom workload cần xử lý dữ liệu thuê bao cục bộ; tài liệu AWS về edge cũng xem Local Zones là công cụ để đưa compute gần điểm cuối và workloads trong những trung tâm dân cư, công nghiệp lớn. Vì vậy, một cách diễn giải thận trọng là Hanoi Local Zone rất phù hợp cho các mô hình factory telemetry, video analytics, smart mobility, smart logistics, telco edge microservices — miễn là doanh nghiệp chấp nhận giới hạn dịch vụ của Local Zone và thiết kế lại phần điều phối/HA ở Region. Đây là suy luận kỹ thuật dựa trên hướng dẫn use case của AWS cho Local Zones và edge workloads.

Với startup Việt Nam, AWS công bố rằng các startup như AI Hay và Eklipse.gg nằm trong cộng đồng khách hàng AWS tại Việt Nam, còn báo chí kinh doanh tại Việt Nam trích lời AWS rằng công ty đã đào tạo hơn 50.000 người tại Việt Nam từ năm 2017. Tác động quan trọng của Hanoi Local Zone vì vậy không chỉ là “chạy ứng dụng gần hơn”, mà còn là giúp startup thử những mô hình mà trước đây hoặc quá tốn kém để dựng on-prem trong nước, hoặc gặp giới hạn độ trễ khi đặt hoàn toàn tại Singapore. Tuy nhiên, trong các nguồn chính đã rà soát, AWS chưa công bố trích dẫn trực tiếp từ một khách hàng Việt Nam cụ thể về Hanoi Local Zone; phần “reaction” của khách hàng hiện mới dừng ở danh sách tổ chức sử dụng và các nhận định từ AWS, cơ quan quản lý và đại diện cộng đồng doanh nghiệp.

Hệ sinh thái đối tác, quan hệ hạ tầng địa phương và tác động kinh tế

Ở lớp đối tác, dữ liệu công khai cho thấy CMC Telecom là AWS Advanced Tier Services Partner tại Việt Nam và cũng là doanh nghiệp sở hữu/khai thác CMC Tower, nơi AWS mở location Direct Connect đầu tiên ở Hà Nội. Về mặt thị trường, đây là tín hiệu mạnh rằng AWS đang đi theo mô hình quen thuộc tại các quốc gia chưa có full Region: kết hợp partner consulting + managed services + direct connectivity để giảm friction cho doanh nghiệp nội địa. Ngoài CMC, thị trường Việt Nam còn có những đối tác AWS hiện diện công khai như eCloudvalley, đơn vị tự giới thiệu là AWS Premier Consulting Partner và có hoạt động tại Việt Nam.

Điểm cần nhấn mạnh là AWS chưa công bố công khai data center operator hay colo provider nào đang lưu trú phần cứng của Hanoi Local Zone trong các nguồn chính đã rà soát. Có nguồn ngành năm 2024 từng nêu khả năng phần cứng Local Zone đặt tại data center của Viettel, VNPT và CMC, nhưng đây không phải xác nhận chính thức của AWS, vì vậy chỉ nên xem là thông tin tham khảo chưa được kiểm chứng đầy đủ. Về mặt thực chứng, dữ kiện chắc chắn nhất hiện nay là Direct Connect tại CMC Tower, chứ chưa phải “Local Zone đặt ở đâu”.

Ở góc độ phản ứng thị trường, các nguồn chính thức đã có một số phát biểu đáng chú ý. Jeff Johnson, Managing Director ASEAN của AWS, mô tả Hanoi Local Zone như cách AWS đặt compute và storage “closer to their customers”. Thứ trưởng Phạm Đức Long nhấn mạnh đây là nền tảng cloud độ trễ thấp và an toàn cho doanh nghiệp Việt Nam. Virginia B. Foote, Chủ tịch AmCham Hà Nội, gọi việc AWS tăng đầu tư hạ tầng nội địa là một dấu hiệu cho thấy Việt Nam là thị trường đáng để cộng đồng kinh doanh toàn cầu đầu tư. Những nhận định này không thay thế dữ liệu định lượng, nhưng cho thấy cả phía AWS, cơ quan quản lý và cộng đồng doanh nghiệp đều nhìn Hanoi Local Zone như một bước đi nâng cấp tín hiệu đầu tư công nghệ của Việt Nam.

“closer to their customers” — Jeff Johnson, AWS ASEAN.
“low-latency, secure cloud computing platform” — Phạm Đức Long.
“robust local cloud capabilities” — Virginia B. Foote.

Về tác động kinh tế và công nghệ, AWS chưa công bố một con số GDP/FTE jobs riêng cho Hanoi Local Zone, trái với cách AWS từng công bố rõ với Thailand Region là sẽ đóng góp khoảng 10 tỷ USD GDP và hỗ trợ trung bình 11.000 việc làm toàn thời gian mỗi năm tại Thái Lan trong 15 năm. Vì vậy, bất kỳ con số “số việc làm do Hanoi Local Zone tạo ra” nào xuất hiện lúc này đều nên được xem là suy đoán nếu không có nguồn chính thức. Tuy nhiên, AWS đã nhiều lần khẳng định cloud nói chung tạo hiệu ứng số nhân thông qua job creation, productivity gains, agility và resilience, và riêng tại Việt Nam AWS nói đã đào tạo hơn 50.000 người từ 2017. Suy luận hợp lý là Hanoi Local Zone sẽ có tác động rõ rệt nhất ở việc làm kỹ thuật số gián tiếp: kiến trúc sư cloud, partner managed services, bảo mật, DevOps, data/AI, và đội vận hành ứng dụng thời gian thực.

Ngay cả phản ứng từ hệ sinh thái partner Việt Nam cũng đi theo hướng đó. VinaSTech cho rằng Local Zone Hà Nội có thể giúp mở rộng độ phủ cloud tại Việt Nam, giảm phụ thuộc vào kết nối quốc tế và tăng động lực ứng dụng cloud cho các khách hàng từng do dự vì latency và compliance. Đây là góc nhìn của partner, không phải thông báo kỹ thuật của AWS, nhưng nó phản ánh khá đúng tâm lý thị trường Việt Nam: Local Zone có thể trở thành “đòn bẩy thuyết phục” cho các dự án hybrid hoặc regulated cloud.

Hàm ý pháp lý về cư trú dữ liệu, quyền riêng tư và tuân thủ

Về mặt data residency, Hanoi Local Zone tạo ra một thay đổi thực chất, không chỉ mang tính marketing. AWS công bố rõ Local Zone Hà Nội hỗ trợ S3 One Zone-IA và EBS Local Snapshots, đồng thời nhấn mạnh đây là một trong những Local Zone đầu tiên ở APAC cho phép lưu trữ và backup dữ liệu cục bộ để hỗ trợ yêu cầu cư trú dữ liệu. Với những doanh nghiệp trước đây buộc phải đưa mọi object hoặc snapshot ra Singapore, đây là khác biệt quan trọng về kiến trúc.

Tuy vậy, ở Việt Nam, “dữ liệu đặt trong nước” không đồng nghĩa “đã tuân thủ xong”. Luật An ninh mạng 2018 và Nghị định 53/2022/NĐ-CP quy định cơ chế lưu trữ dữ liệu tại Việt Nam đối với một số doanh nghiệp cung cấp dịch vụ trên mạng; nhưng Nghị định 53 cũng làm rõ đây là cơ chế có điều kiện, tập trung vào các loại dữ liệu như thông tin cá nhân, dữ liệu do người dùng tại Việt Nam tạo ra và dữ liệu về quan hệ của người dùng, đồng thời áp dụng với những doanh nghiệp thuộc một số lĩnh vực nếu rơi vào các trường hợp bị cơ quan có thẩm quyền yêu cầu và không chấp hành. Nghị định cũng cho phép doanh nghiệp tự quyết định hình thức lưu trữ, thời gian lưu trữ tối thiểu là 24 tháng kể từ khi nhận yêu cầu. Vì vậy, Hanoi Local Zone là một công cụ tốt để đáp ứng cư trú dữ liệu, nhưng không phải mọi doanh nghiệp dùng AWS đều mặc nhiên bị yêu cầu “localize toàn bộ”.

Ở lớp quyền riêng tư dữ liệu cá nhân, Nghị định 13/2023/NĐ-CP quan trọng hơn đối với phần lớn doanh nghiệp số. Nghị định yêu cầu bên chuyển dữ liệu cá nhân của công dân Việt Nam ra nước ngoài phải lập Hồ sơ đánh giá tác động chuyển dữ liệu cá nhân ra nước ngoài, gửi về Bộ Công an trong vòng 60 ngày kể từ ngày tiến hành xử lý dữ liệu cá nhân; đồng thời trong trường hợp vi phạm dữ liệu cá nhân, bên kiểm soát dữ liệu phải thông báo chậm nhất 72 giờ. Nói cách khác, nếu kiến trúc của doanh nghiệp vẫn có thành phần chuyển dữ liệu từ Hanoi Local Zone sang Region khác hoặc sang hệ thống ngoài AWS/Việt Nam, Local Zone chỉ giúp “giảm lượng dữ liệu phải chuyển”, chứ không loại bỏ nghĩa vụ về hồ sơ, đồng ý, biện pháp bảo vệ và báo cáo sự cố.

Một rủi ro hay bị hiểu sai là Local Zone có thể bị xem như một “đám mây hoàn toàn tách biệt trong nước”. Tài liệu AWS không ủng hộ cách hiểu đó. AWS nói rõ Local Zone là một extension của Region, một số control-plane operations được xử lý bởi parent zone, còn trang AWS Services by Region nêu rằng nhiều Global Services như IAM, Organizations, CloudFront, Route 53, Global Accelerator, Direct Connect, WAF, Shield có thể store/process data globally. Vì vậy, với workload regulated tại Việt Nam, doanh nghiệp cần phân biệt rõ data plane, control plane, logs/metrics, operational metadata và global services metadata. Đây là điểm rất quan trọng trong trao đổi với bộ phận pháp chế, kiểm toán và bảo mật nội bộ.

Cuối cùng, bản thân loại storage AWS công bố cho Local Zone Hà Nội cũng hàm chứa một bài toán tuân thủ và rủi ro vận hành. S3 One Zone-IA là lớp lưu trữ trong một Availability Zone duy nhất; tài liệu AWS nhấn mạnh nó phù hợp khi dữ liệu có thể được tái tạo nếu AZ mất hoàn toàn, và dữ liệu trong lớp này có thể bị mất trong trường hợp hủy diệt AZ. Điều đó có nghĩa là nếu doanh nghiệp dùng Hanoi Local Zone để thỏa điều kiện “dữ liệu chính lưu ở Việt Nam”, họ vẫn phải thiết kế riêng chiến lược replication, backup, legal hold, disaster recovery theo yêu cầu ngành và chính sách nội bộ.

Hạn chế, rủi ro và các bước tiếp theo cho doanh nghiệp Việt

Hạn chế đầu tiên là service breadth. Hanoi Local Zone mới công bố một tập dịch vụ khá rõ nhưng vẫn hẹp hơn nhiều so với full Region. Nếu doanh nghiệp cần hàng loạt managed services cấp Region, multi-AZ native designs hoặc dịch vụ analytics/database/AI chưa hiện diện tại Local Zone, kiến trúc sẽ phải tách lớp: phần nhạy độ trễ đặt tại Hà Nội, phần điều phối hoặc dữ liệu mở rộng đặt tại Region. Đây là mô hình tốt về kỹ thuật nhưng làm tăng độ phức tạp về mạng, bảo mật, quan sát hệ thống và quản trị chi phí.

Hạn chế thứ hai là hiệu năng công bố vẫn ở mức định tính. AWS hứa hẹn single-digit milliseconds, nhưng chưa public benchmark chi tiết cho từng loại đường vào, từng ISP, từng loại workload hoặc độ trễ Hanoi Local Zone ↔ Singapore Region. Do đó, doanh nghiệp không nên xem Local Zone như một “bảo chứng ảo” cho mọi bài toán latency; thay vào đó cần benchmark thực tế với người dùng thật, ISP thật, traffic thật và topology thật.

Hạn chế thứ ba là nguy cơ hiểu sai về compliance. Hanoi Local Zone có thể giúp lưu dữ liệu trong nước, nhưng nếu ứng dụng vẫn dùng global services, control plane ở parent region, log forwarding, SIEM nước ngoài, hoặc replication xuyên biên giới, doanh nghiệp vẫn phải xử lý đầy đủ bài toán pháp lý theo Nghị định 13/2023/NĐ-CP và trong một số trường hợp theo Nghị định 53/2022/NĐ-CP. Local Zone vì vậy là enabler, không phải “compliance checkbox”.

Dưới đây là các bước đi thực tiễn mà doanh nghiệp Việt Nam nên cân nhắc ngay sau đợt ra mắt này:

• Phân loại workload theo mức độ nhạy cảm với độ trễ. Hãy ưu tiên thử nghiệm những phần thật sự hưởng lợi từ việc đặt gần người dùng như game session servers, inference realtime, livestream ingress, API kênh số, hoặc edge processing; không nên “lift-and-shift toàn bộ” lên Local Zone chỉ vì mác in-country.
• Lập bản đồ luồng dữ liệu và phạm vi pháp lý. Tách riêng dữ liệu nào bắt buộc hoặc nên ở Việt Nam, dữ liệu nào vẫn cần đi ra ngoài, và dữ liệu nào thuộc phạm vi Nghị định 13/2023/NĐ-CP. Nếu có chuyển dữ liệu cá nhân ra nước ngoài, cần chuẩn bị hồ sơ đánh giá tác động từ sớm.
• Thiết kế khả năng phục hồi thay vì chỉ thiết kế cư trú dữ liệu. Nếu dùng S3 One Zone-IA hoặc snapshot cục bộ, phải có phương án dự phòng phù hợp với khẩu vị rủi ro và quy định ngành; không nên coi một Local Zone là đích cuối cùng cho toàn bộ HA/DR.
• Đánh giá nghiêm túc phương án kết nối riêng. Với doanh nghiệp hybrid, regulated hoặc có mức tiêu thụ cao, nên cân nhắc Direct Connect tại Hà Nội vì đây là lớp kết nối riêng đầu tiên trong nước của AWS; benchmark Internet public và Direct Connect riêng biệt trước khi chốt kiến trúc.
• Làm pilot theo mô hình Region + Local Zone. Đây có lẽ là pattern hợp lý nhất trong 12-18 tháng đầu: data plane/serving phần nhạy độ trễ ở Hà Nội, còn các thành phần ít nhạy độ trễ hoặc cần managed services rộng hơn đặt ở Region.
• Làm việc sớm với partner địa phương. Vì phần khó nhất thường không nằm ở việc “bật zone”, mà ở thiết kế mạng, bảo mật, observability, migration và compliance. Hệ sinh thái đối tác như CMC Telecom hay các nhà tư vấn AWS tại Việt Nam có thể rút ngắn đáng kể thời gian triển khai.

Câu hỏi thường gặp

Hanoi Local Zone có phải là một AWS Region đầy đủ không

Không. AWS mô tả Local Zone là phần mở rộng của một AWS Region, không phải một Region độc lập đầy đủ. Về mặt mã định danh, ap-southeast-1-han-1a cho thấy Hanoi Local Zone gắn với ap-southeast-1, tức Region Singapore ở lớp vùng cha.

Những dịch vụ nào đã được AWS công bố cho Hà Nội ở ngày ra mắt

Tại GA, AWS công bố EC2 C7i/M7i/R7i, S3 One Zone-IA, EBS Local Snapshots với các loại volume gp3/gp2/io1/sc1/st1, cùng ECS, EKS, VPC, Direct Connect và Application Load Balancer.

Dùng Hanoi Local Zone có đồng nghĩa dữ liệu chắc chắn không ra khỏi Việt Nam không

Không thể kết luận như vậy một cách mặc định. Local Zone giúp đặt một phần compute và storage tại Việt Nam, nhưng AWS cũng nêu rằng Local Zone là extension của Region, một số control-plane operations do parent zone xử lý, và các global services có thể xử lý/lưu dữ liệu ở phạm vi toàn cầu. Doanh nghiệp vẫn phải kiểm tra luồng dữ liệu thực tế của từng dịch vụ trong kiến trúc của mình.

Giá của Hanoi Local Zone đã công khai đầy đủ chưa

AWS đã công bố mô hình thương mại: dùng theo mức độ sử dụng, không cần đầu tư ban đầu, và Local Zones pricing tham chiếu cách tính cho EC2 theo On-Demand, Savings Plans, Spot. Nhưng trong bộ nguồn công khai đã rà soát, chưa thấy một bảng giá Hanoi-specific dễ truy cập như một rate card chi tiết riêng cho ap-southeast-1-han-1a. Vì vậy, ở thời điểm hiện tại, cách an toàn là xem Local Zones pricing và các trang giá của từng dịch vụ, rồi kiểm tra trực tiếp trong console/billing khi zone được bật.

Doanh nghiệp nào ở Việt Nam nên thử trước

Nhóm nên thử trước là doanh nghiệp có latency-sensitive workloads hoặc yêu cầu cư trú dữ liệu rõ rệt: gaming, media/live streaming, ngân hàng số/fintech, AI inference, telecom, một phần public sector và healthcare. Đây cũng là nhóm use case mà AWS nhắc đến nhiều nhất trong các công bố và thông điệp xung quanh Hanoi Local Zone.

The post AWS Local Zone Hà Nội: Bước Ngoặt Cho Hạ Tầng Cloud, AI Và Chuyển Đổi Số Tại Việt Nam appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Giới thiệu: Sự Tiến Hóa Tất Yếu Của Hạ Tầng CNTT

Trong kỷ nguyên số hóa mạnh mẽ, hạ tầng CNTT của các doanh nghiệp không còn gói gọn trong các phòng máy chủ vật lý (On-premises) riêng lẻ. Sự bùng nổ của kiến trúc Điện toán đám mây lai (Hybrid Cloud), Đa đám mây (Multi-cloud), hệ thống container (Kubernetes/Docker) và các kiến trúc Microservices đã đẩy tính phức tạp của hệ thống lên mức cực hạn.

Mô hình giám sát truyền thống (Monitoring) – vốn dựa trên việc thiết lập các ngưỡng cảnh báo tĩnh và phản ứng sau khi sự cố đã xảy ra (Reactive) – đã hoàn toàn bất lực trước các hệ thống phân tán hiện đại. Doanh nghiệp ngày nay không chỉ cần biết “Hệ thống có đang chạy không?” mà phải trả lời được câu hỏi: “Tại sao hệ thống chạy chậm, trải nghiệm người dùng bị ảnh hưởng do đâu, và làm thế nào để tự động sửa chữa trước khi sập?”

Đó là lý do dẫn đến cuộc dịch chuyển mang tính bước ngoặt sang Khả năng quan sát toàn diện (Observability) kết hợp Trí tuệ nhân tạo trong vận hành CNTT (AIOps). Bài viết này sẽ phân tích chuyên sâu về mặt kiến trúc giải pháp (Solution Architecture) và xu hướng vận hành hiện đại của hệ sinh thái này.

1. Bản Chất Cuộc Chuyển Dịch: Monitoring vs. Observability & AIOps

Để xây dựng một chiến lược vận hành công nghệ vững chắc, việc phân biệt rõ ràng bản chất của các khái niệm này là điều tiên quyết:

• Monitoring (Giám sát truyền thống): Tập trung vào những rủi ro đã biết trước (Known-knowns). Hệ thống thu thập các chỉ số định kỳ và kích hoạt cảnh báo khi vượt ngưỡng (ví dụ: CPU > 90%). Cách tiếp cận này tạo ra các lỗ hổng lớn khi hệ thống phân tán gặp các lỗi logic chưa từng có tiền lệ (Unknown-unknowns).

• Observability (Khả năng quan sát): Là thuộc tính của một hệ thống, cho phép suy diễn trạng thái bên trong của hệ thống đó dựa trên các dữ liệu đầu ra (Telemetry Data). Không chỉ nhìn ở bề nổi, Observability cho phép kỹ sư đặt những câu hỏi tự do để truy vết nguồn gốc của một lỗi phát sinh ở bất kỳ tầng nào.

• AIOps (Artificial Intelligence for IT Operations): Là tầng tư duy tối cao. AIOps áp dụng các thuật toán học máy (Machine Learning) và AI để xử lý khối lượng dữ liệu khổng lồ do Observability thu thập, từ đó tự động hóa việc phát hiện bất thường, giảm nhiễu cảnh báo và đưa ra các quyết định “tự chữa lành” (Self-healing).

Bảng So Sánh Chiến Lược

2. Solution Architecture: Thiết Kế Kiến Trúc Intelligent Hybrid Cloud Observability Platform

Giám sát hạ tầng cntt: Vai Trò Quan Trọng Trong Quản Lý Nguồn Lực

Dưới đây là bản thiết kế kiến trúc tổng thể của một nền tảng quan sát thông minh, tối ưu hóa cho môi trường Hybrid Cloud bằng việc kết hợp ba công nghệ tiên phong: eBPF (Thu thập không can thiệp), OpenTelemetry (Chuẩn hóa dữ liệu) và AIOps Engine (Datadog hoặc Dynatrace).

Sơ Đồ Khối Kiến Trúc Tổng Thể

Phân Tích Chi Tiết Các Thành Phần Kiến Trúc

Lớp 1 & 2: Hạ Tầng Và Thu Thập Dữ Liệu Lai Động (Infrastructure & Data Collection)

Môi trường Hybrid Cloud đòi hỏi các phương thức thu thập dữ liệu linh hoạt để không làm ảnh hưởng đến hiệu năng hệ thống:

• eBPF Agent (Extended Berkeley Packet Filter): Chạy trực tiếp trong không gian nhân (Kernel space) của hệ điều hành Linux. Công nghệ này cho phép giám sát toàn bộ các lệnh hệ thống (Syscalls). eBPF tự động ghi nhận các chỉ số mạng (TCP drops, latency, throughput), các hành vi của Container và tiến trình mà không cần chỉnh sửa bất kỳ dòng mã nguồn nào của ứng dụng. Dữ liệu từ Kernel được chuyển lên OTel Collector ở không gian người dùng (User space) qua cơ chế eBPF Maps với độ trễ (overhead) cực thấp (< 1%).

• OpenTelemetry SDK (Application Instrumentation): Đối với các ứng dụng cốt lõi cần giám sát sâu vào logic nghiệp vụ và các giao dịch tài chính (Business transactions), lập trình viên sẽ nhúng thư viện OTel SDK để chủ động ghi nhận các chỉ số tùy biến (Custom Metrics) và chi tiết dấu vết (Spans/Traces).

• Cloud-Native Collectors: Tự động kéo dữ liệu (Metrics/Logs) từ các dịch vụ dùng sẵn của nhà cung cấp Cloud (như AWS CloudWatch, Azure Monitor) của các cấu phần như AWS RDS, S3, Lambda về hệ thống tập trung.

Lớp 3: Cổng Xử Lý Trung Gian (OpenTelemetry Collector Gateway)

Đóng vai trò là “bộ não điều phối” dữ liệu đặt tại biên của từng môi trường trước khi đẩy về nền tảng Cloud SaaS:

• Data Enrichment (Làm giàu dữ liệu): Tự động gán nhãn ngữ cảnh đồng nhất (Metadata Tags) cho mọi luồng dữ liệu truyền qua (ví dụ: env:production, datacenter:hanoi-dc, cluster:k8s-prod).

• Tail-based Sampling (Lấy mẫu thông minh): Thay vì đẩy 100% dữ liệu Traces về Cloud gây lãng phí chi phí lưu trữ, OTel Gateway sẽ giữ các Traces trong bộ nhớ đệm tạm thời. Nếu một request thành công (HTTP 200), nó sẽ giảm tỷ lệ lấy mẫu. Nếu một request lỗi (HTTP 500) hoặc phản hồi chậm (> 2000ms), Gateway sẽ gửi toàn bộ Trace chi tiết đó về trung tâm để phục vụ điều tra sự cố.

• Security & Data Masking: Tự động phát hiện và mã hóa hoặc xóa bỏ các dữ liệu nhạy cảm (PII như số thẻ tín dụng, mật khẩu, thông tin cá nhân khách hàng) xuất hiện trong Logs trước khi truyền ra ngoài Internet.

Lớp 4: Nền Tảng Trí Tuệ Nhân Tạo (AIOps Platform – Datadog / Dynatrace)

Toàn bộ dữ liệu sau khi chuẩn hóa dưới định dạng OTLP (OpenTelemetry Protocol) được truyền qua kênh bảo mật HTTPS về nền tảng AIOps. Tại đây, các bộ máy AI (như Dynatrace Davis hoặc Datadog Watchdog) sẽ thực hiện:

• Smart Topology Mapping: Tự động vẽ bản đồ liên kết động của toàn bộ hệ thống. AI hiểu rõ mối quan hệ từ một hành động click chuột của người dùng trên ứng dụng chạy ở AWS, đi qua đường truyền mạng, đến câu lệnh truy vấn chạy dưới cơ sở dữ liệu Oracle đặt tại On-premises.

• Bốn Cột Trụ Dữ Liệu Toàn Diện (The 4 Pillars of Telemetry): Không chỉ dừng lại ở Metrics (Chỉ số), Logs (Nhật ký), Traces (Dấu vết), hệ thống tích hợp thêm Profiles (Bản sơ lược hiệu năng). Cột trụ thứ tư này cho phép AI phân tích mức độ tiêu thụ tài nguyên của từng hàm, từng dòng code trong thời gian thực (Continuous Profiling) để chỉ ra chính xác điểm nghẽn mã nguồn.

3. Quy Trình Vận Hành Thông Minh: Từ Cảnh Báo Đến Tự Chữa Lành (Closed-Loop Automation)

Sức mạnh thực sự của sự kết hợp giữa Observability và AIOps được thể hiện rõ nhất khi hệ thống gặp sự cố nghiêm trọng. Dưới đây là kịch bản vận hành tự động hóa khép kín khi Hệ thống Database On-Premises bị quá tải:

4. Lợi Ích Chiến Lược Dành Cho Doanh Nghiệp

Việc triển khai kiến trúc Observability & AIOps mang lại những giá trị kinh tế và vận hành vượt trội cho các tổ chức, doanh nghiệp:

1. Tối Ưu Hóa Chi Phí Vận Hành (OpEx): Cơ chế lọc và lấy mẫu thông minh (Tail-based Sampling) tại OpenTelemetry Gateway giúp doanh nghiệp giảm tới 30% – 40% chi phí băng thông và lưu trữ dữ liệu trên các nền tảng Cloud SaaS đắt đỏ.

2. Giảm Thiểu Tối Đa Chỉ Số MTTR (Mean Time To Resolution): Nhờ khả năng phân tích nguyên nhân gốc rễ (RCA) bằng AI chỉ trong vài giây, thời gian tìm kiếm và khắc phục lỗi giảm từ vài giờ đồng hồ xuống còn vài phút, bảo vệ uy tín thương hiệu và giảm thiệt hại tài chính do Downtime.

3. Loại Bỏ Tình Trạng “Báo Động Giả” (Alert Fatigue): Việc chuyển từ ngưỡng tĩnh sang ngưỡng động dựa trên AI giúp triệt tiêu lên tới 90% các cảnh báo rác, giúp đội ngũ kỹ sư tập trung năng lượng vào các tác vụ mang lại giá trị cao hơn thay vì bị kiệt sức vì các cuộc gọi báo động trong đêm.

4. Kiến Trúc Linh Hoạt, Không Bị Khóa Nhà Cung Cấp (Vendor Lock-in): Nhờ sử dụng tiêu chuẩn mở toàn cầu OpenTelemetry và eBPF ở tầng thu thập, doanh nghiệp hoàn toàn làm chủ dữ liệu của mình. Việc chuyển đổi từ nhà cung cấp phân tích này sang nhà cung cấp khác có thể thực hiện chỉ bằng cách thay đổi cấu hình xuất dữ liệu (Exporter) mà không cần can thiệp lại vào hạ tầng hệ thống hay mã nguồn ứng dụng.

5.

The post GIÁM SÁT TOÀN DIỆN HỆ THỐNG CÔNG NGHỆ THÔNG TIN appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong các dự án điện nhẹ, nhiều người thường nghĩ rằng Project Manager (PM) chỉ là người theo dõi tiến độ, điều phối nhân sự và báo cáo với Chủ đầu tư. Thực tế hoàn toàn khác.

Một PM điện nhẹ giỏi không phải là người hiểu sâu nhất về kỹ thuật, cũng không phải là người thi công giỏi nhất. PM giỏi là người kiểm soát được toàn bộ vòng đời dự án từ khi nhận hồ sơ mời thầu, bóc tách khối lượng, lập BOQ, triển khai, nghiệm thu, thanh toán đến quyết toán.

Trong thực tế, hơn 70% các dự án ELV bị giảm lợi nhuận không phải vì giá bán thấp mà vì:

• Bóc tách thiếu vật tư.
• Thiếu nhân công.
• Không quản lý phát sinh.
• Chậm tiến độ.
• Không claim được chi phí.
• Mất kiểm soát nhà thầu phụ.

Một PM ELV chuyên nghiệp luôn nhìn dự án dưới 3 góc độ:

Góc độ kỹ thuật

• Thiết kế có triển khai được không?
• Khối lượng thực tế là bao nhiêu?
• Có phát sinh kỹ thuật không?

Góc độ tài chính

• Lãi gộp còn bao nhiêu?
• Phát sinh ảnh hưởng thế nào?
• Chi phí vật tư đang vượt hay thấp hơn ngân sách?

Góc độ hợp đồng

• Hạng mục nào nằm ngoài phạm vi?
• Hạng mục nào có thể claim?
• Điều kiện nghiệm thu và thanh toán là gì?

PM không quản lý công việc.

PM quản lý:

• Tiền.
• Tiến độ.
• Rủi ro.
• Phạm vi công việc.

Đó mới là bản chất của quản lý dự án.

2. Bóc tách bản vẽ ELV

Vì sao bóc tách quyết định thành bại dự án?

Sai lầm lớn nhất của các PM mới là tin hoàn toàn vào BOQ của Chủ đầu tư.

Trong thực tế:

• BOQ thường thiếu.
• Bản vẽ thường chưa cập nhật.
• Khối lượng thực tế thường cao hơn thiết kế.

Một PM giỏi luôn bóc tách lại toàn bộ.

Nguyên tắc bóc tách

Bóc từ tổng thể đến chi tiết

Bước 1:

Xác định:

• Bao nhiêu tòa.
• Bao nhiêu tầng.
• Bao nhiêu hầm.

Bước 2:

Xác định từng hệ thống:

• Camera.
• LAN.
• Wifi.
• Access Control.
• Intercom.
• BMS.

Bước 3:

Xác định vật tư chi tiết.

Ví dụ Camera:

Không chỉ đếm số lượng camera.

Phải bóc:

• Camera.
• Giá đỡ.
• Hộp kỹ thuật.
• Cáp mạng.
• Ống luồn.
• Máng cáp.
• Switch PoE.
• Patch Panel.
• SFP.
• ODF.
• NVR.
• HDD.

Kinh nghiệm thực tế

Một camera 2 triệu đồng thường kéo theo:

• 500.000 – 1.500.000 đồng vật tư phụ.

Nếu không bóc chi tiết:

Dự án chắc chắn lỗ.

3. Lập BOQ và BOM

Sự khác nhau giữa BOQ và BOM

BOQ (Bill of Quantity)

Là khối lượng để:

• Báo giá.
• Thanh toán.
• Quyết toán.

Ví dụ:

• Camera IP 4MP.
• Cáp Cat6.
• Máng cáp.

BOM (Bill of Material)

Là danh sách vật tư thực tế mua hàng.

Ví dụ:

• Camera Dahua IPC-HDW5442.
• HDD Seagate Skyhawk 16TB.
• Switch Allied Telesis GS970.

Nguyên tắc lập BOM

PM không nên mua đúng số lượng tính toán.

Luôn phải dự phòng.

Ví dụ:

Cáp mạng

Khối lượng thiết kế:

15.000m

Mua:

16.000–17.000m

Đầu RJ45

Nhu cầu:

1.000 đầu

Mua:

1.200 đầu

Camera

100 camera

Mua:

102–103 camera

Để xử lý lỗi vật tư hoặc bảo hành sớm.

4. Lập tiến độ triển khai

Sai lầm phổ biến

Nhiều PM lập tiến độ theo suy nghĩ:

“1 tháng là xong”

Đây không phải tiến độ.

Đó là mong muốn.

Cách lập tiến độ chuyên nghiệp

Tiến độ ELV cần chia theo:

Giai đoạn 1

Shop Drawing

Giai đoạn 2

Mua sắm vật tư

Giai đoạn 3

Thi công hạ tầng

• Máng cáp.
• Ống luồn.

Giai đoạn 4

Kéo cáp

Giai đoạn 5

Lắp thiết bị

Giai đoạn 6

Cấu hình

Giai đoạn 7

Kiểm thử

Giai đoạn 8

Nghiệm thu

Giai đoạn 9

Hoàn công

Công thức PM thực chiến

Không lập tiến độ theo ngày.

Lập theo sản lượng.

Ví dụ:

Một đội kéo được:

500m cáp/ngày.

15.000m cáp

=> cần tối thiểu 30 ngày công.

Đây là cách tính thực tế hơn rất nhiều.

5. Quản lý vật tư công trường

Nơi thất thoát lợi nhuận lớn nhất

Không phải kỹ thuật.

Mà là vật tư.

Rất nhiều dự án mất:

• 5%.
• 10%.
• Thậm chí 20%.

Do quản lý vật tư kém.

Quy trình chuẩn

Nhập kho

Có biên bản.

Có serial.

Có hình ảnh.

Xuất kho

Có phiếu xuất.

Có người nhận.

Có vị trí sử dụng.

Thu hồi

Phần dư phải thu hồi.

Ví dụ:

• Cáp dư.
• Camera dư.
• Switch dư.

Kinh nghiệm thực tế

Cáp mạng thường hao hụt:

3–8%.

Nếu vượt 10%.

PM phải kiểm tra ngay.

6. Quản lý nhà thầu phụ

Sai lầm của PM mới

Giao việc rồi chờ báo cáo.

PM chuyên nghiệp phải:

Quản lý bằng sản lượng.

Theo dõi hàng ngày

Ví dụ:

Hôm nay:

• Kéo bao nhiêu mét cáp?
• Lắp bao nhiêu camera?
• Hoàn thành tầng nào?

Không chấp nhận báo cáo kiểu:

“Đang triển khai”

KPI nhà thầu phụ

Ví dụ:

Đội kéo cáp

500m/ngày

Đội lắp Camera

15–20 camera/ngày

Đội hàn quang

24–48 core/ngày

Khi có KPI:

PM sẽ biết tiến độ thực tế.

7. Nghiệm thu với Chủ đầu tư

Nhiều PM hiểu sai nghiệm thu

Nghiệm thu không phải lúc công trình hoàn thành.

Nghiệm thu bắt đầu từ ngày đầu tiên triển khai.

Các mốc nghiệm thu

Nghiệm thu vật tư

Nghiệm thu máng cáp

Nghiệm thu kéo cáp

Nghiệm thu lắp thiết bị

Nghiệm thu cấu hình

Nghiệm thu hoàn thành

Kinh nghiệm thực tế

Không bao giờ đóng trần khi chưa nghiệm thu:

• Máng cáp.
• Cáp mạng.
• Cáp quang.

Nếu không:

Sau này phát sinh tranh chấp gần như không có bằng chứng.

8. Xử lý phát sinh và Claim chi phí

Đây là kỹ năng quyết định lợi nhuận

Rất nhiều PM biết làm kỹ thuật.

Nhưng không biết claim.

Kết quả:

Làm thêm nhưng không được thanh toán.

Nguyên tắc vàng

Không làm trước.

Claim sau.

Mà phải:

Thông báo → xác nhận → triển khai.

Quy trình chuẩn

Bước 1

Phát hiện phát sinh.

Ví dụ:

• Thêm camera.
• Thêm switch.
• Thêm tuyến cáp.

Bước 2

Lập RFI hoặc đề xuất phát sinh.

Bước 3

Chủ đầu tư xác nhận.

Bước 4

Triển khai.

Bước 5

Nghiệm thu riêng.

Kinh nghiệm thực tế

Nếu triển khai trước rồi mới xin xác nhận:

Tỷ lệ được thanh toán rất thấp.

9. Quản lý rủi ro dự án ELV

Một PM chuyên nghiệp luôn có Risk Register.

Không đợi rủi ro xảy ra mới xử lý.

Nhóm rủi ro kỹ thuật

Ví dụ:

• Thiếu vật tư.
• Thiếu PoE Budget.
• Thiếu dung lượng lưu trữ.
• Thiếu không gian Rack.

Nhóm rủi ro tiến độ

Ví dụ:

• Chậm bàn giao mặt bằng.
• Chậm hoàn thiện trần.
• Chậm cấp nguồn điện.

Đây là rủi ro phổ biến nhất trong các dự án chung cư.

Nhóm rủi ro tài chính

Ví dụ:

• Chậm thanh toán.
• Tăng giá vật tư.
• Biến động tỷ giá.

PM phải dự báo ngay từ đầu.

Nhóm rủi ro nhân sự

Ví dụ:

• Thiếu kỹ thuật.
• Nhà thầu phụ bỏ ngang.
• Thay đổi đội thi công.

Nhóm rủi ro pháp lý

Ví dụ:

• Thay đổi thiết kế.
• Thay đổi tiêu chuẩn.
• Hồ sơ nghiệm thu không đầy đủ.

10. Bài học thực tế từ các dự án ELV

Sau hơn 15 năm triển khai các dự án điện nhẹ, bài học lớn nhất là:

Dự án ELV hiếm khi thất bại vì kỹ thuật.

Dự án thất bại vì:

• Bóc tách sai.
• Thiếu kiểm soát vật tư.
• Không quản lý phát sinh.
• Không quản lý tiến độ.
• Không kiểm soát rủi ro.

Một PM ELV giỏi không phải là người biết cấu hình Switch hay Camera tốt nhất.

PM giỏi là người:

• Kiểm soát được chi phí.
• Kiểm soát được tiến độ.
• Kiểm soát được phạm vi công việc.
• Kiểm soát được rủi ro.

Và quan trọng nhất:

Khi dự án kết thúc, công trình đạt yêu cầu, khách hàng hài lòng và dự án vẫn còn lợi nhuận đúng kế hoạch.

The post PM triển khai hệ thống điện nhẹ (ELV) appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong các dự án chung cư hiện đại, hệ thống Camera CCTV, Access Control, Wifi, Intercom, BMS và các nền tảng Smart Building đều hội tụ về một trung tâm điều hành. Trung tâm này thường được triển khai dưới dạng phòng Server, phòng MDF hoặc phòng điều hành kỹ thuật.

Nhiều chủ đầu tư thường xem phòng Server chỉ là nơi đặt vài chiếc Switch hoặc NVR. Tuy nhiên, thực tế đây chính là “trái tim” của toàn bộ hệ thống điện nhẹ (ELV). Nếu phòng Server gặp sự cố, toàn bộ hệ thống Camera, mạng LAN, Access Control, Parking, BMS và các dịch vụ quản lý tòa nhà đều có thể bị ảnh hưởng.

Qua nhiều năm triển khai các dự án chung cư, trung tâm dữ liệu, nhà máy và văn phòng, chúng tôi nhận thấy rằng rất nhiều sự cố nghiêm trọng xuất phát từ việc thiết kế phòng Server không đúng tiêu chuẩn hoặc lựa chọn tủ Rack không phù hợp.

1. Vai trò của phòng Server trong hệ thống ELV

Phòng Server là nơi tập trung toàn bộ thiết bị hạ tầng quan trọng của tòa nhà.

Bao gồm:

• Core Switch.
• Firewall.
• Router.
• NVR Camera.
• Server quản lý.
• Storage lưu trữ.
• Bộ điều khiển Access Control.
• Hệ thống BMS.
• UPS.
• Thiết bị giám sát môi trường.

Đây là nơi xử lý, lưu trữ và điều phối toàn bộ dữ liệu vận hành của công trình.

Có thể hình dung:

• Camera là mắt.
• Access Control là hệ thống kiểm soát.
• BMS là bộ điều khiển.
• Hệ thống mạng là hệ thần kinh.

Thì phòng Server chính là bộ não của toàn bộ hệ thống.

2. Nguyên tắc thiết kế phòng Server cho chung cư

Một phòng Server đạt tiêu chuẩn cần đáp ứng:

• Hoạt động liên tục 24/7.
• Có nguồn điện ổn định.
• Có điều hòa chuyên dụng.
• Có kiểm soát ra vào.
• Có hệ thống cảnh báo môi trường.
• Có khả năng mở rộng.
• Dễ bảo trì.
• Đảm bảo an toàn thông tin.

Khi thiết kế không nên chỉ tính cho nhu cầu hiện tại mà cần dự phòng ít nhất từ 5 đến 10 năm phát triển tiếp theo.

Thực tế cho thấy hầu hết các chung cư sau khi bàn giao đều phát sinh thêm:

• Camera.
• Wifi.
• Access Control.
• Smart Building.
• IoT.
• Hệ thống quản lý cư dân.

Nếu không dự phòng ngay từ đầu, việc mở rộng sẽ rất khó khăn.

3. Bố trí thiết bị trong phòng Server

Một trong những sai lầm phổ biến là lắp thiết bị theo kiểu “còn chỗ nào đặt chỗ đó”.

Điều này gây rất nhiều khó khăn trong quá trình vận hành.

Nguyên tắc quan trọng nhất là:

Thiết bị phải được bố trí theo chức năng và luồng kết nối.

Core Switch

Core Switch là trung tâm của toàn bộ hệ thống mạng.

Tất cả các tuyến uplink từ:

• IDF.
• Camera.
• Wifi.
• Access Control.
• BMS.

đều hội tụ về Core Switch.

Vị trí lắp đặt:

• Thường ở phần trên của tủ Rack.
• Gần Patch Panel.
• Thuận tiện cho đấu nối quang.

Lý do:

Phần lớn cáp Backbone và cáp quang đi từ phía trên xuống.

Việc đặt Core gần Patch Panel sẽ giúp giảm số lượng dây nhảy và dễ quản lý hơn.

Firewall

Firewall là lớp bảo vệ toàn bộ hệ thống.

Nhiệm vụ:

• Kiểm soát truy cập.
• Bảo vệ Camera.
• Bảo vệ Access Control.
• Bảo vệ hệ thống quản trị.

Firewall nên được đặt gần Core Switch và Router để tối ưu kiến trúc mạng.

Không nên để Firewall nằm xen kẽ giữa các thiết bị lưu trữ hoặc server.

NVR Camera

NVR là nơi tiếp nhận và ghi hình từ hệ thống Camera.

Thông thường NVR cần:

• Kết nối mạng tốc độ cao.
• Nguồn điện ổn định.
• Nhiệt độ môi trường ổn định.

Đối với hệ thống trên 100 camera nên sử dụng nhiều NVR thay vì dồn toàn bộ vào một thiết bị.

Ví dụ:

• NVR hầm xe.
• NVR sảnh.
• NVR khu căn hộ.
• NVR khu tiện ích.

Điều này giúp giảm tải và dễ xử lý sự cố.

Server

Server thường phục vụ:

• VMS Camera.
• Access Control.
• BMS.
• Phần mềm quản lý cư dân.
• Smart Building.

Server nên được đặt ở khu vực giữa tủ Rack.

Đây là vị trí có:

• Luồng khí mát ổn định.
• Thuận tiện bảo trì.
• Dễ mở rộng.

Đối với các hệ thống lớn nên triển khai:

• Server ảo hóa.
• Cluster.
• Dự phòng HA.

UPS

UPS là thiết bị quan trọng nhất trong phòng Server nhưng thường bị đánh giá thấp.

Mất điện chỉ vài giây cũng có thể gây:

• Tắt Camera.
• Hỏng dữ liệu NVR.
• Mất cấu hình thiết bị.
• Mất kết nối Access Control.

UPS cần được bố trí:

• Dưới cùng của Rack.
• Hoặc đặt riêng ngoài Rack.

Lý do:

UPS có trọng lượng rất lớn.

Một UPS 5kVA có thể nặng từ 60 đến 100kg.

Nếu đặt trên cao sẽ làm mất cân bằng tủ.

4. Thiết kế tủ Rack cho hệ thống ELV

Tủ Rack không chỉ là nơi chứa thiết bị.

Đây là nền tảng quản lý toàn bộ hệ thống.

Thông thường nên sử dụng:

• Tủ Rack 42U cho phòng Server.
• Tủ Rack 27U hoặc 32U cho IDF.
• Tủ treo tường cho các điểm nhỏ.

Bố trí tiêu chuẩn

Từ trên xuống dưới:

1. Patch Panel.
2. ODF quang.
3. Core Switch.
4. Firewall.
5. Server.
6. NVR.
7. PDU.
8. UPS.

Giữa các thiết bị nên có khoảng trống hoặc Cable Manager để quản lý dây.

5. UPS Online – Yêu cầu bắt buộc

Trong các dự án chung cư chuyên nghiệp, UPS Online nên được xem là tiêu chuẩn bắt buộc.

Tại sao không dùng UPS Offline?

UPS Offline:

• Chuyển mạch chậm.
• Không lọc nhiễu tốt.
• Không phù hợp với thiết bị CNTT.

UPS Online:

• Không có thời gian chuyển mạch.
• Điện áp ổn định.
• Bảo vệ thiết bị tốt hơn.
• Kéo dài tuổi thọ thiết bị.

Kinh nghiệm thực tế

Nhiều dự án sử dụng UPS Offline giá rẻ.

Sau vài năm vận hành xuất hiện:

• NVR lỗi ổ cứng.
• Server treo.
• Switch khởi động lại.

Nguyên nhân thường đến từ chất lượng nguồn điện không ổn định.

6. Điều hòa riêng cho phòng Server

Đây là hạng mục rất nhiều chủ đầu tư bỏ qua.

Nhiều phòng Server dùng chung điều hòa với:

• Văn phòng.
• Phòng kỹ thuật.
• Hành lang.

Khi điều hòa tắt ngoài giờ làm việc:

Nhiệt độ phòng Server tăng rất nhanh.

Hậu quả

• Switch quá nhiệt.
• NVR quá nhiệt.
• HDD hỏng sớm.
• Server giảm hiệu năng.

Kinh nghiệm triển khai

Phòng Server cần:

• Điều hòa riêng.
• Hoạt động 24/7.
• Nhiệt độ từ 20°C đến 25°C.
• Độ ẩm từ 45% đến 60%.

Đối với hệ thống lớn nên có:

• Điều hòa dự phòng N+1.

7. Giám sát nhiệt độ và môi trường

Một phòng Server hiện đại không chỉ giám sát thiết bị mà còn giám sát môi trường.

Các cảm biến nên có:

• Nhiệt độ.
• Độ ẩm.
• Khói.
• Rò rỉ nước.
• Mở cửa tủ.
• Mất điện.

Thông tin cần được gửi về:

• BMS.
• NMS.
• Email.
• SMS.
• Ứng dụng quản lý.

Kinh nghiệm thực tế

Rất nhiều ổ cứng camera bị hỏng không phải do lỗi thiết bị mà do nhiệt độ phòng Server thường xuyên trên 35°C.

Nếu có hệ thống cảnh báo sớm, các sự cố này hoàn toàn có thể phòng tránh.

8. Các lỗi phổ biến trong phòng Server

Không đánh số Patch Panel

Đây là lỗi phổ biến nhất.

Sau vài năm vận hành:

• Không biết cổng nào đi đâu.
• Không biết camera nào thuộc cổng nào.
• Không biết uplink nào đi tầng nào.

Hậu quả:

Mỗi lần xử lý sự cố đều phải dò thủ công.

Kinh nghiệm

Mọi Patch Panel phải được đánh số rõ ràng:

Ví dụ:

PP01-01
PP01-02
PP01-03

và có bảng mapping tới thiết bị.

Không quản lý cáp

Nhiều phòng Server sau khi bàn giao trở thành “mạng nhện”.

Nguyên nhân:

• Không dùng Cable Manager.
• Không đánh dấu dây.
• Không bó gọn cáp.

Hậu quả:

• Khó bảo trì.
• Khó mở rộng.
• Dễ rút nhầm dây.
• Tăng thời gian xử lý sự cố.

Kinh nghiệm

Mọi dây nhảy cần:

• Đánh số.
• Bó gọn.
• Đi đúng tuyến.
• Sử dụng Cable Manager.

Một hệ thống được quản lý cáp tốt có thể giảm tới 70% thời gian xử lý sự cố.

Không dự phòng không gian Rack

Nhiều công trình lắp đầy 100% tủ Rack ngay khi bàn giao.

Sau 2–3 năm:

• Không còn vị trí cho Switch mới.
• Không còn vị trí cho NVR mới.
• Không còn vị trí cho thiết bị IoT.

Khuyến nghị:

Luôn dự phòng tối thiểu:

• 20% đến 30% không gian Rack.

Phòng Server và tủ Rack là trung tâm điều hành của toàn bộ hệ thống điện nhẹ trong chung cư. Một thiết kế tốt không chỉ đảm bảo thiết bị hoạt động ổn định mà còn giúp đơn giản hóa công tác vận hành, bảo trì và mở rộng trong tương lai.

Kinh nghiệm thực tế cho thấy nhiều sự cố lớn của hệ thống Camera, Access Control và mạng LAN không bắt nguồn từ thiết bị mà từ việc thiết kế phòng Server thiếu tiêu chuẩn, nguồn điện không ổn định, nhiệt độ không được kiểm soát hoặc quản lý cáp kém. Việc đầu tư đúng cho phòng Server ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm rất nhiều chi phí vận hành trong suốt vòng đời của công trình.

The post Thiết kế phòng Server và tủ Rack cho hệ thống điện nhẹ trong chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong thực tế, nhiều dự án chỉ tập trung vào số lượng camera, độ phân giải và thương hiệu thiết bị mà chưa tính toán kỹ dung lượng lưu trữ. Hậu quả là sau khi bàn giao, hệ thống không lưu đủ số ngày theo yêu cầu, dữ liệu bị ghi đè sớm, playback chậm hoặc mất dữ liệu khi ổ cứng hỏng.

Đối với chung cư, dữ liệu camera không chỉ phục vụ giám sát thông thường mà còn là bằng chứng quan trọng khi xảy ra các sự cố như mất tài sản, va chạm xe, tranh chấp cư dân, sự cố thang máy, sự cố an ninh hoặc các vấn đề liên quan đến vận hành tòa nhà. Vì vậy, thiết kế lưu trữ camera cần được thực hiện bài bản ngay từ giai đoạn đầu.

1. Vai trò của hệ thống lưu trữ Camera

Hệ thống lưu trữ Camera có nhiệm vụ ghi nhận, bảo quản và cho phép truy xuất lại dữ liệu hình ảnh khi cần thiết.

Một hệ thống lưu trữ tốt cần đáp ứng các yêu cầu:

• Ghi hình liên tục 24/7.
• Lưu đủ số ngày theo yêu cầu thiết kế.
• Hỗ trợ xem lại nhanh.
• Không mất dữ liệu khi một ổ cứng bị lỗi.
• Có khả năng mở rộng dung lượng.
• Có cảnh báo khi ổ cứng hỏng.
• Đảm bảo tốc độ ghi và đọc đồng thời.
• Phù hợp với quy mô số lượng camera.

Trong các tòa nhà chung cư, yêu cầu lưu trữ phổ biến thường từ 15 ngày đến 30 ngày. Với các khu vực đặc biệt như hầm xe, sảnh, cổng ra vào hoặc khu vực có yêu cầu an ninh cao, thời gian lưu có thể cần dài hơn.

2. Các yếu tố ảnh hưởng đến dung lượng lưu trữ

Dung lượng lưu trữ camera không thể tính đơn giản theo số lượng camera. Cùng một số lượng camera nhưng chỉ cần thay đổi độ phân giải, bitrate hoặc số ngày lưu thì dung lượng có thể khác nhau rất lớn.

Các yếu tố chính gồm:

Số lượng camera

Số lượng camera càng nhiều thì dung lượng lưu trữ càng lớn.

Ví dụ:

• 50 camera.
• 100 camera.
• 200 camera.
• 500 camera.

Mỗi camera đều tạo ra một luồng dữ liệu liên tục về NVR hoặc hệ thống VMS.

Với chung cư cao tầng, số lượng camera thường tập trung nhiều tại:

• Hầm xe.
• Sảnh.
• Thang máy.
• Hành lang.
• Cổng ra vào.
• Phòng kỹ thuật.

Độ phân giải camera

Độ phân giải càng cao thì dung lượng càng lớn.

Một số độ phân giải phổ biến:

• 2MP.
• 4MP.
• 5MP.
• 8MP.
• 12MP.

Trong các dự án chung cư hiện nay, 4MP là mức khá phổ biến vì cân bằng giữa chất lượng hình ảnh và dung lượng lưu trữ.

Camera 8MP cho hình ảnh chi tiết hơn nhưng dung lượng lưu trữ và băng thông cũng tăng đáng kể.

Chuẩn nén H.265

Chuẩn nén ảnh hưởng trực tiếp đến dung lượng lưu trữ.

Các chuẩn phổ biến:

• H.264.
• H.265.
• H.265+ tùy từng hãng.

H.265 giúp giảm dung lượng đáng kể so với H.264 trong cùng điều kiện hình ảnh.

Tuy nhiên, hiệu quả nén còn phụ thuộc vào:

• Chuyển động trong khung hình.
• Ánh sáng.
• Độ nhiễu ban đêm.
• Cấu hình bitrate.
• Chất lượng cảm biến camera.

Không nên chỉ dựa vào quảng cáo của hãng mà cần tính toán theo bitrate thực tế.

Số ngày lưu trữ

Đây là yêu cầu quan trọng nhất từ chủ đầu tư.

Ví dụ:

• Lưu 7 ngày.
• Lưu 15 ngày.
• Lưu 30 ngày.
• Lưu 60 ngày.

Số ngày lưu càng dài thì dung lượng càng lớn.

Nếu cùng một hệ thống 200 camera, lưu 30 ngày sẽ cần dung lượng gấp đôi so với lưu 15 ngày.

Bitrate thực tế

Bitrate là yếu tố quyết định trực tiếp đến dung lượng.

Ví dụ tham khảo:

Bitrate thực tế có thể tăng vào ban đêm, khi bật hồng ngoại hoặc khi khu vực có nhiều chuyển động.

3. Công thức tính dung lượng lưu trữ Camera

Có thể tính nhanh dung lượng lưu trữ theo công thức:

Dung lượng/ngày = Bitrate x 86.400 giây / 8

Trong đó:

• Bitrate tính theo Mbps.
• 86.400 là số giây trong một ngày.
• Chia 8 để đổi từ bit sang byte.

Công thức thực tế dễ nhớ:

1 Mbps ghi liên tục trong 1 ngày ≈ 10.8 GB

Ví dụ:

Camera 4MP H.265 sử dụng bitrate trung bình 5Mbps.

Dung lượng cho 1 camera/ngày:

5 x 10.8GB = 54GB/ngày

Nếu lưu 30 ngày:

54GB x 30 = 1.620GB ≈ 1.62TB/camera

Nếu có 200 camera:

1.62TB x 200 = 324TB

Tuy nhiên trong thực tế, khi sử dụng các cơ chế nén thông minh, ghi hình theo chuyển động, tối ưu bitrate và cấu hình phù hợp, dung lượng có thể giảm đáng kể.

Vì vậy với hệ thống:

• 200 Camera.
• 4MP.
• H.265.
• Lưu 30 ngày.

Dung lượng thực tế thường nằm trong khoảng:

150TB – 250TB

Tùy theo bitrate, mức độ chuyển động, chuẩn nén và chính sách ghi hình.

4. Ví dụ tính toán cho hệ thống 200 Camera

Giả định:

• Số lượng camera: 200.
• Độ phân giải: 4MP.
• Chuẩn nén: H.265.
• Thời gian lưu: 30 ngày.
• Bitrate trung bình: 3.5Mbps.

Dung lượng cho 1 camera/ngày:

3.5 x 10.8GB = 37.8GB/ngày

Dung lượng cho 1 camera/30 ngày:

37.8 x 30 = 1.134GB ≈ 1.13TB

Dung lượng cho 200 camera:

1.13TB x 200 = 226TB

Như vậy, hệ thống cần khoảng 226TB dung lượng usable.

Nếu cộng thêm dự phòng vận hành, metadata, sai số cấu hình và tăng bitrate ban đêm, nên thiết kế khoảng 250TB usable.

5. Lựa chọn mô hình lưu trữ

Tùy theo quy mô dự án, có thể lựa chọn các mô hình lưu trữ khác nhau.

Lưu trữ trực tiếp trên NVR

Đây là mô hình phổ biến với các dự án quy mô nhỏ và vừa.

Ưu điểm:

• Dễ triển khai.
• Chi phí hợp lý.
• Quản lý đơn giản.
• Phù hợp với hệ thống độc lập.

Phù hợp với:

• Dưới 100 camera.
• Chung cư nhỏ.
• Văn phòng.
• Nhà xưởng quy mô vừa.

Nhược điểm:

• Khả năng mở rộng hạn chế.
• Hiệu năng phụ thuộc vào từng NVR.
• Khi NVR lỗi có thể ảnh hưởng nhiều camera.

Lưu trữ bằng NVR phân tán

Mô hình này sử dụng nhiều NVR đặt theo khu vực hoặc theo block.

Ví dụ:

• NVR cho hầm xe.
• NVR cho sảnh.
• NVR cho hành lang.
• NVR cho khu tiện ích.

Ưu điểm:

• Phân tải tốt.
• Dễ khoanh vùng sự cố.
• Không phụ thuộc vào một thiết bị duy nhất.

Phù hợp với:

• Chung cư nhiều block.
• Dự án có nhiều khu vực độc lập.
• Hệ thống từ 100 đến 300 camera.

Lưu trữ tập trung bằng NAS/SAN

Đối với các hệ thống lớn, việc sử dụng NAS hoặc SAN là lựa chọn chuyên nghiệp hơn.

Ưu điểm:

• Dung lượng lớn.
• Dễ mở rộng.
• Hỗ trợ RAID mạnh.
• Quản lý tập trung.
• Phù hợp với VMS chuyên nghiệp.
• Hỗ trợ nhiều luồng ghi và đọc đồng thời.

Phù hợp với:

• Trên 300 camera.
• Khu đô thị.
• Tổ hợp chung cư lớn.
• Trung tâm thương mại.
• Dự án yêu cầu lưu trữ dài ngày.

6. Thiết kế RAID cho lưu trữ Camera

RAID giúp bảo vệ dữ liệu khi ổ cứng bị lỗi.

Trong hệ thống camera, ổ cứng hoạt động liên tục 24/7 nên rủi ro hỏng ổ là rất thực tế.

RAID 0

Không khuyến nghị sử dụng.

Ưu điểm:

• Tận dụng tối đa dung lượng.
• Tốc độ cao.

Nhược điểm:

• Hỏng một ổ là mất dữ liệu.
• Không có dự phòng.

RAID 5

RAID 5 là lựa chọn cân bằng giữa dung lượng và an toàn dữ liệu.

Ưu điểm:

• Tiết kiệm dung lượng hơn RAID 6.
• Có khả năng chịu lỗi một ổ cứng.
• Phù hợp với hệ thống vừa và nhỏ.

Nhược điểm:

• Nếu trong quá trình rebuild có thêm một ổ hỏng thì có nguy cơ mất dữ liệu.
• Thời gian rebuild ổ dung lượng lớn có thể kéo dài.

RAID 5 phù hợp khi muốn “đỡ tốn ổ cứng mà vẫn có dự phòng”.

RAID 6

RAID 6 an toàn hơn RAID 5.

Ưu điểm:

• Chịu lỗi đồng thời hai ổ cứng.
• Phù hợp với hệ thống lớn.
• Giảm rủi ro khi rebuild.

Nhược điểm:

• Tốn thêm dung lượng tương đương hai ổ.
• Chi phí cao hơn RAID 5.

Đối với hệ thống camera lớn, RAID 6 thường được khuyến nghị hơn RAID 5.

Hot Spare

Hot Spare là ổ cứng dự phòng nóng.

Khi một ổ trong RAID bị lỗi, hệ thống có thể tự động sử dụng ổ Hot Spare để rebuild.

Đây là tính năng rất nên có trong các hệ thống camera quan trọng.

7. NVR dự phòng

Trong các dự án nhỏ, hệ thống thường chỉ có một NVR.

Tuy nhiên với chung cư lớn, nếu một NVR lỗi có thể làm gián đoạn ghi hình của hàng chục hoặc hàng trăm camera.

Vì vậy cần xem xét NVR dự phòng.

Các mô hình có thể áp dụng:

• NVR dự phòng nóng.
• NVR dự phòng lạnh.
• NVR phân tán theo khu vực.
• VMS hỗ trợ failover recording.

Kinh nghiệm thực tế

Nếu hệ thống có trên 100 camera, không nên gom toàn bộ vào một NVR duy nhất.

Nên chia theo khu vực:

• Hầm xe.
• Sảnh.
• Hành lang.
• Thang máy.
• Ngoài trời.

Khi một NVR lỗi, chỉ một khu vực bị ảnh hưởng thay vì toàn bộ tòa nhà.

8. Các lỗi phổ biến trong thiết kế lưu trữ Camera

Chỉ tính theo dung lượng ổ cứng raw

Đây là lỗi phổ biến.

Ví dụ:

Một hệ thống có 12 ổ 20TB.

Dung lượng raw:

12 x 20TB = 240TB

Nhưng sau khi cấu hình RAID 5 hoặc RAID 6, dung lượng usable sẽ thấp hơn.

Ngoài ra còn phải trừ:

• Dung lượng hệ thống.
• Metadata.
• Dung lượng dự phòng.
• Sai số định dạng ổ.

Không tính bitrate thực tế

Nhiều thiết kế chỉ ghi chung “Camera 4MP” mà không xác định bitrate.

Điều này rất nguy hiểm vì cùng 4MP nhưng bitrate có thể khác nhau rất lớn.

Không tính lưu lượng playback

Hệ thống không chỉ ghi hình mà còn phải phục vụ xem lại.

Nếu nhiều người cùng playback, hệ thống lưu trữ có thể bị quá tải.

Không dự phòng ổ cứng

Không sử dụng RAID hoặc không có Hot Spare có thể dẫn đến mất dữ liệu khi ổ cứng hỏng.

Không có cảnh báo lỗi HDD

Nếu ổ cứng hỏng nhưng không có cảnh báo, hệ thống có thể âm thầm mất khả năng dự phòng trong thời gian dài.

9. Khuyến nghị thiết kế của VinaSTech

Đối với chung cư nhỏ:

• Dưới 100 camera.
• Có thể dùng NVR lưu trữ trực tiếp.
• RAID 5.
• Lưu 15–30 ngày.

Đối với chung cư vừa:

• 100–300 camera.
• NVR phân tán theo khu vực.
• RAID 5
• Có ổ Hot Spare cho khu vực quan trọng.

Đối với tổ hợp lớn:

• Trên 300 camera.
• Nên dùng VMS + NAS/SAN.
• RAID 5/RAID 6.
• NVR hoặc Recording Server dự phòng.
• Tách mạng lưu trữ riêng nếu cần.
• Giám sát tình trạng ổ cứng tập trung.

Thiết kế lưu trữ Camera không đơn thuần là tính xem cần bao nhiêu ổ cứng. Đây là bài toán tổng hợp giữa số lượng camera, độ phân giải, bitrate, chuẩn nén, thời gian lưu, mô hình ghi hình, RAID, khả năng mở rộng và độ an toàn dữ liệu.

Với hệ thống chung cư, dữ liệu camera có giá trị rất lớn trong vận hành và xử lý sự cố. Vì vậy, hệ thống lưu trữ cần được thiết kế theo nguyên tắc đủ dung lượng, có dự phòng, dễ mở rộng và có khả năng cảnh báo lỗi kịp thời.

Kinh nghiệm thực tế cho thấy chi phí đầu tư thêm cho RAID, Hot Spare hoặc NVR dự phòng thường nhỏ hơn rất nhiều so với thiệt hại khi mất dữ liệu camera trong một sự cố quan trọng.

The post  Thiết kế lưu trữ Camera cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Một hệ thống được lắp đặt đúng thiết bị chưa chắc đã vận hành đúng yêu cầu. Chỉ thông qua quy trình kiểm thử đầy đủ mới có thể xác nhận rằng toàn bộ hệ thống đáp ứng các tiêu chuẩn kỹ thuật, yêu cầu thiết kế và nhu cầu khai thác thực tế của chủ đầu tư.

Qua nhiều năm triển khai các dự án chung cư, khách sạn, văn phòng, bệnh viện và nhà máy, chúng tôi nhận thấy phần lớn các lỗi nghiêm trọng như mất tín hiệu camera, suy hao mạng, nghẽn băng thông hoặc mất dữ liệu ghi hình đều có thể được phát hiện ngay từ giai đoạn nghiệm thu nếu quy trình kiểm thử được thực hiện đầy đủ.

1. Mục tiêu của công tác kiểm thử và nghiệm thu

Công tác nghiệm thu không đơn thuần là xác nhận thiết bị đã được lắp đặt.

Mục tiêu thực sự bao gồm:

• Xác nhận hệ thống được thi công đúng thiết kế.
• Xác nhận thiết bị hoạt động ổn định.
• Xác nhận các tiêu chuẩn kỹ thuật được đáp ứng.
• Xác nhận dữ liệu được truyền tải chính xác.
• Xác nhận khả năng vận hành thực tế.
• Xác nhận khả năng mở rộng trong tương lai.
• Tạo cơ sở pháp lý cho việc bàn giao công trình.

Một quy trình nghiệm thu đầy đủ giúp chủ đầu tư giảm thiểu rủi ro phát sinh sau khi đưa công trình vào khai thác.

2. Kiểm thử hệ thống mạng LAN

Hệ thống mạng là nền tảng của toàn bộ hệ thống ELV.

Nếu mạng hoạt động không ổn định, toàn bộ Camera CCTV, Access Control, Wifi, Intercom và BMS đều bị ảnh hưởng.

Vì vậy việc kiểm thử mạng cần được thực hiện nghiêm ngặt.

Test Fluke hệ thống cáp mạng

Đây là hạng mục quan trọng nhất trong quá trình nghiệm thu hệ thống cáp.

Nhiều nhà thầu chỉ dùng thiết bị Test Link thông thường để kiểm tra thông mạch.

Tuy nhiên điều này không đủ để chứng minh chất lượng tuyến cáp.

Thiết bị Fluke Networks cho phép kiểm tra:

• Chiều dài cáp.
• Suy hao tín hiệu.
• NEXT (Near End Crosstalk).
• Return Loss.
• Wire Map.
• Delay Skew.
• Attenuation.
• Alien Crosstalk.

Đối với các dự án chuyên nghiệp, toàn bộ tuyến cáp mạng cần được kiểm tra và lưu kết quả Fluke.

Yêu cầu nghiệm thu

• 100% tuyến cáp đạt PASS.
• Không có tuyến FAIL.
• Kết quả được xuất file PDF hoặc CSV.
• Gắn mã tuyến tương ứng với Patch Panel.

Kinh nghiệm thực tế

Nhiều công trình bỏ qua bước này và chỉ phát hiện lỗi sau khi vận hành:

• Camera chập chờn.
• Wifi mất kết nối.
• Không đạt tốc độ Gigabit.

Khi đó việc xử lý rất tốn kém vì trần đã hoàn thiện.

Test tốc độ mạng

Sau khi kiểm tra vật lý bằng Fluke, cần kiểm tra hiệu năng thực tế.

Các nội dung cần kiểm tra:

• Tốc độ từ máy trạm tới Switch.
• Tốc độ giữa các VLAN.
• Tốc độ từ IDF tới Core.
• Tốc độ từ Camera tới NVR.
• Tốc độ truyền file.

Các công cụ thường sử dụng:

• iPerf.
• TamoSoft.
• LAN Speed Test.
• IxChariot.

Mục tiêu

Đối với hệ thống Gigabit:

• Tốc độ thực tế nên đạt từ 900 Mbps trở lên.

Đối với uplink 10Gb:

• Tốc độ thực tế nên đạt trên 8Gbps.

Kinh nghiệm thực tế

Không ít dự án sau khi nghiệm thu mới phát hiện:

• Module quang lỗi.
• Cấu hình Switch sai.
• Auto Negotiation không chính xác.
• Uplink bị giới hạn tốc độ.

Nếu không kiểm tra hiệu năng sẽ rất khó phát hiện các lỗi này.

Test VLAN

VLAN là thành phần rất quan trọng trong mạng ELV.

Mục tiêu:

• Đảm bảo các hệ thống được phân tách đúng thiết kế.
• Đảm bảo an toàn thông tin.
• Đảm bảo hiệu năng hệ thống.

Nội dung kiểm tra

VLAN Camera

Kiểm tra:

• Camera chỉ giao tiếp với NVR.
• Không truy cập Internet trực tiếp.
• Không truy cập VLAN cư dân.

VLAN BMS

Kiểm tra:

• Thiết bị BMS hoạt động đúng.
• Không bị truy cập trái phép.

VLAN Ban quản lý

Kiểm tra:

• Truy cập đúng hệ thống được phân quyền.

VLAN Internet cư dân

Kiểm tra:

• Không truy cập được hệ thống kỹ thuật.

Kinh nghiệm thực tế

Một lỗi rất phổ biến là cấu hình nhầm Trunk Port hoặc Native VLAN.

Hệ quả:

• Camera không ghi hình.
• Thiết bị mất kết nối.
• Xuất hiện Broadcast Storm.

Vì vậy cần kiểm tra toàn bộ VLAN trước khi nghiệm thu.

3. Kiểm thử hệ thống Camera CCTV

Sau khi hạ tầng mạng đạt yêu cầu, bước tiếp theo là kiểm thử Camera CCTV.

Đây là hạng mục được chủ đầu tư quan tâm nhất.

Kiểm tra chất lượng hình ảnh

Cần kiểm tra từng camera:

• Hình ảnh ban ngày.
• Hình ảnh ban đêm.
• Hình ảnh khi bật hồng ngoại.
• Hình ảnh ngược sáng.
• Hình ảnh trong điều kiện ánh sáng yếu.

Nội dung kiểm tra

• Độ nét.
• Góc nhìn.
• Điểm mù.
• Khả năng nhận diện khuôn mặt.
• Khả năng nhận diện biển số.
• Chất lượng màu sắc.

Kinh nghiệm thực tế

Không nên nghiệm thu vào ban ngày rồi kết luận hệ thống đạt.

Nhiều sự cố chỉ xuất hiện vào ban đêm như:

• Hình ảnh nhiễu.
• Hồng ngoại phản xạ.
• Không đọc được biển số.

Do đó phải kiểm tra cả ban ngày và ban đêm.

Kiểm tra lưu trữ

Đây là hạng mục thường bị bỏ qua.

Nhiều dự án chỉ kiểm tra hình ảnh trực tiếp mà không kiểm tra khả năng lưu trữ.

Nội dung kiểm tra

• Dung lượng lưu trữ.
• RAID.
• Trạng thái ổ cứng.
• Khả năng ghi hình liên tục.
• Khả năng ghi hình theo sự kiện.
• Cảnh báo lỗi HDD.

Xác nhận thời gian lưu

Ví dụ:

Thiết kế yêu cầu:

• 200 Camera.
• Lưu 30 ngày.

Cần xác minh thực tế hệ thống có đáp ứng đúng 30 ngày hay không.

Không được chỉ dựa vào tính toán lý thuyết.

Kinh nghiệm thực tế

Nhiều hệ thống chỉ lưu được:

• 15 ngày.
• 20 ngày.

Trong khi hồ sơ thiết kế yêu cầu 30 ngày.

Nguyên nhân:

• Sai bitrate.
• Sai dung lượng HDD.
• Camera tăng độ phân giải.

Kiểm tra Playback

Playback là chức năng xem lại dữ liệu ghi hình.

Đây là tính năng được sử dụng nhiều nhất sau khi hệ thống đi vào vận hành.

Nội dung kiểm tra

• Tìm kiếm theo thời gian.
• Tìm kiếm theo Camera.
• Tua nhanh.
• Tua chậm.
• Xuất dữ liệu.
• Tải video.
• Đồng bộ thời gian.

Kinh nghiệm thực tế

Một số hệ thống:

• Ghi hình được.
• Nhưng Playback rất chậm.

Nguyên nhân thường do:

• HDD không đủ tốc độ.
• NVR cấu hình yếu.
• Mạng lưu trữ nghẽn.

Do đó Playback phải được kiểm thử riêng biệt.

4. Hồ sơ nghiệm thu bắt buộc

Một dự án được nghiệm thu đạt yêu cầu không chỉ có biên bản nghiệm thu.

Quan trọng hơn là bộ hồ sơ hoàn công đầy đủ.

Bản vẽ hoàn công

Bản vẽ hoàn công phải phản ánh đúng hiện trạng thi công.

Bao gồm:

• Sơ đồ MDF.
• Sơ đồ IDF.
• Sơ đồ mạng LAN.
• Sơ đồ Camera.
• Sơ đồ tuyến cáp.
• Sơ đồ Backbone quang.
• Sơ đồ đấu nối.

Đây là tài liệu quan trọng nhất phục vụ vận hành lâu dài.

Danh sách địa chỉ IP

Toàn bộ thiết bị cần được lập danh sách IP.

Ví dụ:

Thông tin cần bao gồm:

• Tên thiết bị.
• Vị trí.
• VLAN.
• Địa chỉ IP.
• Gateway.

Danh sách thiết bị

Danh sách thiết bị cần ghi rõ:

• Chủng loại.
• Hãng sản xuất.
• Model.
• Serial Number.
• Phiên bản Firmware.
• Vị trí lắp đặt.

Đây là cơ sở phục vụ bảo hành và bảo trì sau này.

Kết quả kiểm thử

Toàn bộ kết quả test phải được lưu hồ sơ.

Bao gồm:

• Kết quả Fluke.
• Kết quả đo tốc độ.
• Kết quả kiểm tra VLAN.
• Kết quả kiểm tra Camera.
• Kết quả kiểm tra lưu trữ.
• Kết quả kiểm tra Playback.

Các kết quả này là bằng chứng xác nhận hệ thống đáp ứng yêu cầu kỹ thuật.

5. Những lỗi nghiệm thu phổ biến

Qua nhiều dự án thực tế, các lỗi thường gặp bao gồm:

• Không thực hiện Fluke Test.
• Chỉ kiểm tra thông mạch.
• Không kiểm tra VLAN.
• Không kiểm tra lưu trữ Camera.
• Không kiểm tra Playback.
• Không có sơ đồ hoàn công.
• Không có danh sách IP.
• Không có danh sách thiết bị.
• Không lưu kết quả kiểm thử.

Đây là nguyên nhân dẫn đến nhiều tranh chấp sau khi bàn giao công trình.

Kiểm thử và nghiệm thu là bước cuối cùng nhưng lại là bước quan trọng nhất của toàn bộ dự án điện nhẹ. Một hệ thống chỉ được coi là hoàn thành khi tất cả các hạng mục từ hạ tầng cáp, mạng LAN, Camera CCTV, lưu trữ và hồ sơ kỹ thuật đều được kiểm tra, xác nhận và bàn giao đầy đủ.

Kinh nghiệm triển khai thực tế cho thấy một ngày dành cho kiểm thử nghiêm túc có thể giúp chủ đầu tư tránh được nhiều tháng xử lý sự cố sau khi công trình đi vào vận hành. Đối với các dự án chung cư, đây là giai đoạn không được phép làm qua loa vì nó quyết định trực tiếp đến chất lượng khai thác của hệ thống trong nhiều năm tiếp theo.

The post  Kiểm thử và nghiệm thu hệ thống mạng và Camera CCTV cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Qua nhiều dự án triển khai thực tế, chúng tôi nhận thấy rằng một hệ thống camera có giá trị không nằm ở việc lắp nhiều camera mà nằm ở việc lựa chọn đúng vị trí, đúng góc quan sát và đúng mục tiêu giám sát.

Thực tế có những dự án đầu tư hàng trăm camera nhưng khi xảy ra sự cố vẫn không truy xuất được hình ảnh hữu ích do bố trí sai vị trí hoặc xuất hiện các điểm mù. Ngược lại, một hệ thống được thiết kế bài bản với số lượng camera hợp lý có thể đảm bảo an ninh hiệu quả và tiết kiệm đáng kể chi phí đầu tư.

1. Nguyên tắc thiết kế Camera CCTV cho chung cư

Mục tiêu của hệ thống Camera CCTV trong chung cư không phải là quan sát mọi nơi mà là đảm bảo khả năng giám sát các khu vực trọng yếu, nhận diện được đối tượng và lưu trữ dữ liệu đầy đủ khi cần truy xuất.

Một hệ thống Camera CCTV đạt yêu cầu cần đáp ứng:

• Quan sát liên tục 24/7.
• Bao phủ các khu vực trọng yếu.
• Không tồn tại điểm mù nguy hiểm.
• Nhận diện được khuôn mặt tại các vị trí cần thiết.
• Nhận diện được biển số xe tại cổng và hầm xe.
• Đảm bảo hình ảnh rõ nét cả ngày lẫn đêm.
• Dễ dàng mở rộng trong tương lai.
• Tích hợp với Access Control, Parking và BMS.

Khi thiết kế camera cần trả lời được ba câu hỏi:

• Camera này dùng để quan sát gì?
• Camera này dùng để nhận diện ai?
• Camera này dùng để hỗ trợ xử lý sự cố nào?

Nếu không trả lời được các câu hỏi trên thì rất dễ dẫn đến việc lắp camera chỉ mang tính hình thức.

2. Phân tích vị trí lắp đặt Camera CCTV

Việc lựa chọn vị trí lắp đặt là bước quan trọng nhất trong quá trình thiết kế hệ thống camera.

Một camera chất lượng cao nhưng lắp sai vị trí vẫn không mang lại hiệu quả.

Ngược lại, một camera có độ phân giải trung bình nhưng được đặt đúng vị trí có thể cung cấp dữ liệu rất giá trị.

Trong chung cư, các khu vực bắt buộc phải được giám sát bao gồm:

Cổng ra vào

Cổng ra vào là khu vực quan trọng nhất của toàn bộ hệ thống an ninh.

Đây là nơi:

• Người ra vào tòa nhà.
• Xe máy ra vào.
• Ô tô ra vào.
• Khách tới thăm.
• Nhà cung cấp dịch vụ.

Tại khu vực này nên bố trí:

• Camera nhận diện khuôn mặt.
• Camera toàn cảnh.
• Camera nhận diện biển số xe.
• Camera giám sát làn xe.

Thông thường cần tối thiểu:

• 01 Camera nhận diện biển số cho làn vào.
• 01 Camera nhận diện biển số cho làn ra.
• 01 Camera toàn cảnh.
• 01 Camera nhận diện khuôn mặt.

Kinh nghiệm thực tế

Nhiều dự án chỉ lắp camera toàn cảnh tại cổng.

Khi xảy ra sự cố:

• Không đọc được biển số.
• Không nhận diện được khuôn mặt.
• Không đủ bằng chứng để xử lý.

Do đó camera nhận diện và camera toàn cảnh phải được thiết kế riêng biệt.

3. Camera tại hầm xe

Hầm xe là khu vực xảy ra nhiều sự cố nhất trong chung cư.

Các rủi ro phổ biến:

• Mất cắp tài sản.
• Va chạm phương tiện.
• Tranh chấp vị trí đỗ xe.
• Hỏa hoạn.
• Xâm nhập trái phép.

Nguyên tắc thiết kế

Camera cần quan sát:

• Toàn bộ lối vào hầm.
• Toàn bộ lối ra hầm.
• Các giao lộ trong hầm.
• Các khu vực gửi xe.
• Khu vực thang máy.
• Khu vực kỹ thuật.

Khoảng cách giữa các camera phải đảm bảo không có điểm mù.

Kinh nghiệm thực tế

Không nên thiết kế chỉ dựa trên diện tích.

Nhiều hầm xe có:

• Cột bê tông.
• Vách kỹ thuật.
• Đường cong.

Các vật cản này có thể tạo ra các vùng chết mà trên bản vẽ rất khó nhận biết.

Trước khi thi công cần khảo sát thực tế và mô phỏng góc quan sát của từng camera.

4. Camera tại sảnh chính

Sảnh là nơi cư dân, khách và nhân viên kỹ thuật thường xuyên di chuyển.

Đây cũng là khu vực cần lưu giữ hình ảnh nhận diện tốt nhất.

Thông thường nên bố trí:

• Camera toàn cảnh.
• Camera nhận diện khuôn mặt.
• Camera quan sát quầy lễ tân.
• Camera quan sát cửa ra vào.

Kinh nghiệm thực tế

Không đặt camera ngay phía sau cửa kính lớn.

Ánh sáng từ bên ngoài sẽ tạo hiện tượng ngược sáng làm mất khả năng nhận diện khuôn mặt.

Nên bố trí camera lệch góc hoặc sử dụng camera WDR chuyên dụng.

5. Camera trong thang máy

Thang máy là khu vực thường xảy ra:

• Mất cắp tài sản.
• Hành vi phá hoại.
• Tranh chấp giữa cư dân.
• Sự cố kỹ thuật.

Thông thường mỗi cabin thang máy cần:

• 01 camera góc rộng.

Vị trí tối ưu:

• Góc trên cùng phía sau cabin.
• Quan sát được toàn bộ không gian bên trong.

Kinh nghiệm thực tế

Không đặt camera tại trung tâm trần cabin.

Góc nhìn từ trên xuống sẽ khó nhận diện khuôn mặt.

Camera nên được bố trí tại góc cabin để có góc nhìn chéo.

6. Camera tại hành lang

Hành lang là khu vực kết nối các căn hộ và thang máy.

Mục tiêu giám sát:

• Kiểm soát người lạ.
• Phát hiện sự cố.
• Hỗ trợ điều tra khi có tranh chấp.

Nguyên tắc thiết kế

Camera nên được bố trí:

• Cuối hành lang.
• Quan sát dọc toàn bộ hành lang.

Đối với hành lang dài:

• Bổ sung camera trung gian.

Kinh nghiệm thực tế

Không nên bố trí camera nhìn trực diện cửa căn hộ.

Điều này có thể gây ảnh hưởng đến quyền riêng tư của cư dân.

Camera chỉ nên giám sát khu vực giao thông chung.

7. Camera tại phòng kỹ thuật

Đây là khu vực thường bị bỏ qua trong nhiều dự án.

Các phòng kỹ thuật cần giám sát gồm:

• Phòng Server.
• Phòng MDF.
• Phòng điện.
• Phòng máy phát.
• Phòng bơm.
• Phòng điều khiển BMS.

Mục tiêu

• Kiểm soát người ra vào.
• Giám sát hoạt động bảo trì.
• Điều tra sự cố kỹ thuật.
• Bảo vệ thiết bị quan trọng.

Thông thường mỗi phòng kỹ thuật cần tối thiểu một camera.

Đối với phòng Server hoặc SOC nên có từ hai camera trở lên.

8. Kinh nghiệm thực tế khi thiết kế Camera CCTV

Không đặt camera ngược sáng

Đây là lỗi phổ biến nhất.

Các vị trí thường gặp:

• Cửa chính.
• Cửa kính.
• Sảnh.
• Khu vực hướng ra ngoài trời.

Hậu quả:

• Không nhận diện được khuôn mặt.
• Hình ảnh tối.
• Mất giá trị chứng cứ.

Giải pháp:

• Đổi hướng camera.
• Sử dụng camera WDR.
• Điều chỉnh góc lắp đặt.

Không đặt camera quá cao

Nhiều đơn vị thi công có xu hướng lắp camera thật cao để tránh bị phá hoại.

Tuy nhiên điều này gây ra:

• Góc nhìn từ trên xuống.
• Không nhận diện được khuôn mặt.
• Không nhận diện được biển số.

Chiều cao khuyến nghị:

• Camera nhận diện khuôn mặt: 2,5m đến 3,5m.
• Camera hành lang: 2,8m đến 3,5m.
• Camera ngoài trời: 3m đến 5m.

Tránh điểm mù

Điểm mù là khu vực không nằm trong vùng quan sát của bất kỳ camera nào.

Nguyên nhân phổ biến:

• Cột bê tông.
• Tường ngăn.
• Góc khuất.
• Vật trang trí.
• Thang máy.
• Tủ điện.

Trước khi thi công cần:

• Khảo sát thực tế.
• Mô phỏng góc quan sát.
• Kiểm tra hiện trường.
• Đánh giá lại sau khi hoàn thiện nội thất.

Không chọn camera chỉ dựa trên độ phân giải

Nhiều chủ đầu tư cho rằng:

8MP tốt hơn 4MP.

Điều này chưa chắc đúng.

Yếu tố quan trọng hơn:

• Góc nhìn.
• Chất lượng cảm biến.
• WDR.
• Khả năng xử lý ánh sáng yếu.
• Chuẩn nén H.265.

Một camera 4MP đặt đúng vị trí thường hiệu quả hơn camera 8MP đặt sai vị trí.

Luôn tính toán khả năng bảo trì

Camera cần được bố trí tại vị trí:

• Có thể tiếp cận bằng thang.
• Có thể vệ sinh định kỳ.
• Có thể thay thế dễ dàng.

Không nên đặt camera ở vị trí quá khó tiếp cận vì sẽ làm tăng chi phí vận hành trong tương lai.

Chụp ảnh góc nhìn thực tế trước nghiệm thu

Đây là kinh nghiệm rất quan trọng.

Mỗi camera sau khi lắp đặt cần:

• Chụp ảnh vị trí lắp.
• Chụp ảnh góc quan sát.
• Lưu hồ sơ hoàn công.

Sau này khi xảy ra sự cố, đội vận hành có thể nhanh chóng xác định được camera cần kiểm tra.

9. Những lỗi phổ biến trong các dự án chung cư

Qua nhiều dự án thực tế, các lỗi thường gặp gồm:

• Không có camera nhận diện biển số.
• Không có camera nhận diện khuôn mặt.
• Camera đặt quá cao.
• Camera bị ngược sáng.
• Hành lang còn điểm mù.
• Hầm xe không đủ mật độ camera.
• Không giám sát phòng kỹ thuật.
• Không dự phòng vị trí lắp mới.
• Không tính toán lưu lượng mạng.
• Không tính toán lưu trữ.

Đây là những lỗi thường chỉ được phát hiện sau khi hệ thống đã đi vào vận hành và gây tốn kém rất lớn để khắc phục.

Thiết kế Camera CCTV cho chung cư không phải là bài toán lựa chọn số lượng camera mà là bài toán phân tích rủi ro, hành vi di chuyển và nhu cầu giám sát của từng khu vực. Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp chủ đầu tư giảm chi phí đầu tư, nâng cao hiệu quả an ninh và đảm bảo khả năng khai thác dữ liệu hình ảnh trong suốt vòng đời công trình.

Kinh nghiệm triển khai thực tế VinaSTech cho thấy giá trị lớn nhất của hệ thống Camera CCTV không nằm ở số lượng camera được lắp đặt mà nằm ở việc khi xảy ra sự cố, hệ thống có cung cấp được hình ảnh cần thiết để giải quyết vấn đề hay không.

The post  Thiết kế hệ thống Camera CCTV cho chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Trong các dự án chung cư hiện đại, hệ thống điện nhẹ (ELV – Extra Low Voltage) không còn là các hệ thống hoạt động độc lập mà được thiết kế theo mô hình kiến trúc phân tầng nhằm đảm bảo khả năng quản lý tập trung, mở rộng linh hoạt và vận hành ổn định trong suốt vòng đời công trình.

Mô hình kiến trúc này tương tự như cách xây dựng hạ tầng CNTT trong các doanh nghiệp hoặc trung tâm dữ liệu, trong đó mỗi tầng đảm nhiệm một vai trò riêng biệt nhưng có mối liên kết chặt chẽ với nhau. Khi được triển khai đúng tiêu chuẩn, kiến trúc ELV sẽ giúp giảm thiểu rủi ro vận hành, tăng tính sẵn sàng của hệ thống và tối ưu chi phí bảo trì trong tương lai.

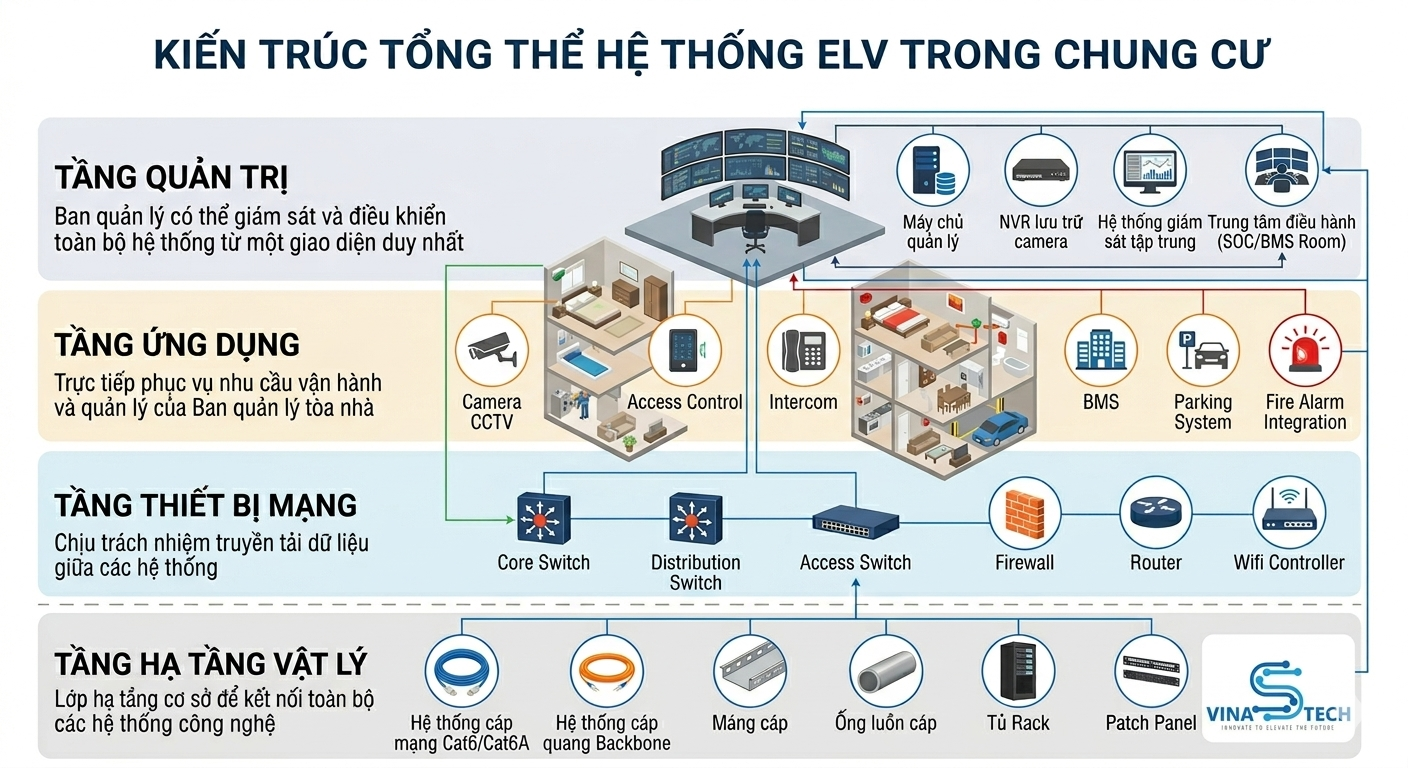

Một hệ thống ELV trong chung cư thường bao gồm bốn tầng chính:

Tầng hạ tầng vật lý (Physical Infrastructure Layer)

Đây là lớp nền tảng quan trọng nhất của toàn bộ hệ thống ELV. Chất lượng thiết kế và thi công ở tầng này sẽ quyết định trực tiếp đến hiệu quả vận hành của toàn bộ các hệ thống công nghệ trong tòa nhà.

Tầng hạ tầng vật lý bao gồm:

• Hệ thống cáp mạng Cat6 hoặc Cat6A.
• Hệ thống cáp quang Backbone.
• Hệ thống máng cáp.
• Hệ thống ống luồn cáp.
• Tủ Rack.
• Patch Panel.
• ODF quang.
• Hệ thống tiếp địa và chống sét cho thiết bị mạng.

Trong các dự án chung cư cao tầng, cáp mạng đồng Cat6 hoặc Cat6A thường được sử dụng cho các kết nối ngang từ tủ kỹ thuật tầng tới camera, Access Point Wifi, Access Control và các thiết bị đầu cuối khác.

Đối với các kết nối trục đứng giữa các tầng hoặc giữa các tòa nhà trong cùng khu đô thị, cáp quang Backbone được sử dụng nhằm đảm bảo băng thông lớn, khoảng cách truyền dẫn xa và khả năng chống nhiễu cao.

Thông thường, mỗi tòa nhà sẽ được bố trí:

• Một phòng MDF (Main Distribution Frame) tại tầng kỹ thuật hoặc tầng hầm.
• Nhiều phòng IDF (Intermediate Distribution Frame) tại các tầng kỹ thuật.

Mô hình này giúp tối ưu chiều dài cáp mạng, giảm suy hao tín hiệu và tạo điều kiện thuận lợi cho công tác bảo trì.

Một nguyên tắc quan trọng trong triển khai hạ tầng vật lý là luôn phải dự phòng khả năng mở rộng. Thực tế cho thấy rất nhiều dự án sau khi bàn giao từ 2 đến 5 năm thường phát sinh nhu cầu bổ sung camera, hệ thống kiểm soát ra vào hoặc các thiết bị IoT. Nếu không dự phòng ngay từ giai đoạn đầu, chi phí cải tạo sẽ rất lớn.

Tầng thiết bị mạng (Network Infrastructure Layer)

Nếu tầng hạ tầng vật lý được xem là hệ thống mạch máu thì tầng thiết bị mạng chính là hệ thần kinh trung ương của toàn bộ tòa nhà.

Tầng này bao gồm:

• Core Switch.
• Distribution Switch.
• Access Switch.
• Firewall.
• Router.
• Wifi Controller.
• Network Management System (NMS).

Nhiệm vụ chính của tầng thiết bị mạng là truyền tải dữ liệu giữa các hệ thống và đảm bảo các dịch vụ hoạt động liên tục.

Core Switch

Core Switch là thiết bị trung tâm của toàn bộ mạng ELV.

Tất cả lưu lượng từ camera, Access Control, Wifi, Intercom, BMS và các hệ thống khác đều hội tụ về Core Switch trước khi được xử lý hoặc chuyển tiếp tới máy chủ quản lý.

Trong các dự án chung cư từ 20 tầng trở lên, Core Switch thường được triển khai theo mô hình dự phòng (Redundancy) nhằm tránh điểm lỗi đơn lẻ (Single Point of Failure).

Distribution Switch

Distribution Switch được bố trí tại các phòng kỹ thuật tầng hoặc các khu vực chức năng.

Thiết bị này có nhiệm vụ tập trung lưu lượng từ các Access Switch và truyền tải về Core Switch thông qua các kết nối quang tốc độ cao từ 10Gbps đến 40Gbps.

Access Switch

Access Switch là thiết bị kết nối trực tiếp tới các thiết bị đầu cuối như:

• Camera IP.
• Access Point Wifi.
• Bộ kiểm soát cửa.
• Intercom.
• Các cảm biến IoT.

Đối với hệ thống camera và Wifi, Access Switch thường hỗ trợ công nghệ PoE (Power over Ethernet), cho phép cấp nguồn trực tiếp qua cáp mạng mà không cần nguồn điện riêng.

Firewall và Router

Firewall đóng vai trò bảo vệ toàn bộ hệ thống ELV trước các nguy cơ tấn công từ bên ngoài.

Router đảm nhiệm kết nối giữa mạng nội bộ và Internet hoặc kết nối tới trung tâm quản lý từ xa của chủ đầu tư.

Trong xu hướng hiện nay, nhiều hệ thống camera, Access Control và BMS được tích hợp khả năng giám sát từ xa thông qua nền tảng Cloud, do đó Firewall trở thành thành phần bắt buộc nhằm đảm bảo an toàn thông tin.

Tầng ứng dụng (Application Layer)

Đây là tầng trực tiếp phục vụ hoạt động vận hành, khai thác và quản lý của tòa nhà.

Tầng ứng dụng bao gồm:

• Hệ thống Camera CCTV.
• Hệ thống Access Control.
• Hệ thống Intercom.
• Hệ thống BMS.
• Hệ thống Parking Management.
• Hệ thống tích hợp báo cháy.
• Hệ thống quản lý cư dân.
• Các nền tảng Smart Building.

Hệ thống Camera CCTV

Camera CCTV giúp giám sát toàn bộ các khu vực quan trọng như:

• Cổng ra vào.
• Sảnh chính.
• Hành lang.
• Thang máy.
• Hầm gửi xe.
• Phòng kỹ thuật.

Ngoài chức năng ghi hình, các hệ thống hiện đại còn tích hợp trí tuệ nhân tạo (AI) phục vụ nhận diện khuôn mặt, nhận diện biển số xe và phát hiện các hành vi bất thường.

Hệ thống Access Control

Access Control giúp kiểm soát quyền truy cập của cư dân, khách và nhân viên kỹ thuật.

Thông qua thẻ từ, QR Code hoặc nhận diện khuôn mặt, hệ thống có thể xác định chính xác ai được phép vào khu vực nào và vào thời điểm nào.

Hệ thống Intercom

Intercom cho phép cư dân liên lạc với lễ tân, bảo vệ hoặc khách tới thăm thông qua màn hình trong căn hộ hoặc ứng dụng trên điện thoại.

Hệ thống BMS

BMS (Building Management System) là nền tảng giám sát và điều khiển các hệ thống kỹ thuật của tòa nhà như:

• Điều hòa thông gió.
• Hệ thống điện.
• Máy phát điện.
• Bơm nước.
• Chiếu sáng.
• Thang máy.

Đây được xem là “bộ não kỹ thuật” của tòa nhà.

Hệ thống Parking Management

Cho phép nhận diện biển số xe, quản lý vé điện tử và kiểm soát lưu lượng phương tiện ra vào hầm xe.

Tầng quản trị và điều hành (Management & Operation Layer)

Đây là tầng cao nhất trong mô hình kiến trúc ELV.

Tầng này bao gồm:

• Máy chủ quản lý.
• NVR lưu trữ camera.
• Hệ thống lưu trữ dữ liệu.
• Phần mềm quản lý tập trung.
• Trung tâm điều hành SOC/BMS Room.
• Màn hình giám sát tập trung.

Tại đây, Ban quản lý tòa nhà có thể giám sát và điều khiển toàn bộ hệ thống từ một giao diện duy nhất.

Mọi thông tin từ camera, Access Control, báo cháy, hệ thống điện, điều hòa và bãi xe đều được tổng hợp về trung tâm điều hành.

Trong trường hợp xảy ra sự cố như:

• Cháy nổ.
• Mất điện.
• Đột nhập trái phép.
• Sự cố kỹ thuật.

Hệ thống sẽ tự động gửi cảnh báo đến nhân viên vận hành để xử lý kịp thời.

Đối với các dự án cao cấp, trung tâm điều hành còn được tích hợp các công nghệ AI và phân tích dữ liệu nhằm dự báo sự cố, tối ưu năng lượng và nâng cao hiệu quả quản lý.

Mô hình tích hợp tổng thể

Trong kiến trúc ELV hiện đại, tất cả các hệ thống đều hoạt động trên cùng một nền tảng mạng IP thống nhất.

Camera, Access Control, Intercom, Parking, BMS và hệ thống báo cháy không còn là các hệ thống độc lập mà được tích hợp với nhau để tạo thành một hệ sinh thái Smart Building hoàn chỉnh.

Điều này giúp chủ đầu tư giảm chi phí đầu tư hạ tầng, đơn giản hóa công tác vận hành và tạo nền tảng cho việc mở rộng các dịch vụ thông minh trong tương lai.

Một hệ thống ELV được thiết kế đúng chuẩn ngay từ đầu không chỉ đáp ứng nhu cầu hiện tại mà còn đảm bảo khả năng phát triển trong vòng 10 đến 20 năm tiếp theo, góp phần gia tăng giá trị khai thác và giá trị thương mại của toàn bộ công trình.

The post Kiến trúc tổng thể hệ thống ELV trong chung cư appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.

Một hệ thống điện nhẹ được thiết kế và triển khai bài bản không chỉ giúp nâng cao hiệu quả vận hành mà còn góp phần gia tăng mức độ an toàn, nâng cao trải nghiệm của cư dân và tạo nền tảng cho việc phát triển các mô hình Smart Building trong tương lai.

Hệ thống điện nhẹ (ELV) là gì?

ELV (Extra Low Voltage) là thuật ngữ dùng để chỉ các hệ thống sử dụng điện áp thấp nhằm phục vụ truyền tải dữ liệu, hình ảnh, âm thanh và tín hiệu điều khiển trong công trình.

Trong một dự án chung cư, hệ thống ELV thường bao gồm:

• Hệ thống mạng LAN và Wifi.
• Hệ thống camera giám sát CCTV.
• Hệ thống kiểm soát ra vào (Access Control).
• Hệ thống liên lạc nội bộ Intercom.
• Hệ thống truyền hình IPTV/CATV.
• Hệ thống âm thanh công cộng PA.
• Hệ thống báo cháy và tích hợp PCCC.
• Hệ thống bãi đỗ xe thông minh.
• Hệ thống quản lý tòa nhà BMS.
• Hệ thống đo đếm điện, nước và năng lượng thông minh.

Trong đó, hệ thống mạng, camera và kiểm soát ra vào được xem là ba thành phần cốt lõi tạo nên nền tảng vận hành của một tòa nhà hiện đại.

Kiến trúc tổng thể hệ thống ELV trong chung cư

Một hệ thống ELV chuyên nghiệp thường được thiết kế theo mô hình phân tầng nhằm đảm bảo tính ổn định, khả năng mở rộng và dễ dàng bảo trì trong suốt vòng đời của dự án.

Tầng hạ tầng cáp (Physical Infrastructure)

Đây là lớp nền móng của toàn bộ hệ thống.

Bao gồm:

• Hệ thống cáp mạng Cat6 hoặc Cat6A.
• Hệ thống cáp quang Backbone.
• Patch Panel.
• ODF quang.
• Tủ Rack.
• Máng cáp và hệ thống giá đỡ.

Chất lượng của lớp hạ tầng này ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống công nghệ trong tòa nhà.

Tầng thiết bị mạng (Network Layer)

Bao gồm:

• Core Switch.
• Distribution Switch.
• Access Switch.
• Router.
• Firewall.
• Wifi Controller.

Đây là lớp chịu trách nhiệm kết nối và truyền tải dữ liệu giữa các hệ thống.

Tại các dự án chung cư từ 20 tầng trở lên, việc thiết kế mạng theo mô hình Core – Distribution – Access giúp tối ưu hiệu năng, tăng khả năng mở rộng và giảm thiểu rủi ro khi xảy ra sự cố.

Tầng ứng dụng (Application Layer)

Là lớp trực tiếp phục vụ công tác vận hành tòa nhà.

Bao gồm:

• Camera CCTV.
• Access Control.
• Intercom.
• Smart Parking.
• BMS.
• Fire Alarm Integration.

Các hệ thống này hoạt động dựa trên nền tảng mạng IP và được quản lý tập trung tại trung tâm điều hành.

Tầng quản lý tập trung (Management Layer)

Bao gồm:

• Máy chủ quản lý.
• Hệ thống lưu trữ.
• NVR Camera.
• Phần mềm quản trị.
• Trung tâm điều hành tòa nhà.

Đây là nơi ban quản lý có thể giám sát toàn bộ hoạt động của tòa nhà thông qua một giao diện duy nhất.

Vai trò của hệ thống mạng trong tòa nhà chung cư

Hệ thống mạng được ví như hệ thần kinh trung ương của toàn bộ công trình.

Tất cả các dữ liệu từ camera, Access Control, hệ thống báo cháy, bãi đỗ xe, hệ thống quản lý tòa nhà và các ứng dụng thông minh đều được truyền tải trên hạ tầng mạng.

Một hệ thống mạng được thiết kế đúng chuẩn sẽ mang lại các lợi ích:

• Đảm bảo kết nối ổn định 24/7.
• Hỗ trợ truyền tải dữ liệu tốc độ cao.
• Tăng cường khả năng bảo mật thông tin.
• Hỗ trợ phân chia VLAN cho từng hệ thống.
• Dễ dàng mở rộng khi phát sinh nhu cầu trong tương lai.

Trong thực tế triển khai, nhiều dự án gặp tình trạng nghẽn mạng hoặc giật hình camera do không tách riêng VLAN cho các hệ thống an ninh và dữ liệu người dùng. Đây là một trong những sai sót phổ biến mà các đơn vị triển khai thiếu kinh nghiệm thường gặp phải.

Vai trò của hệ thống Camera CCTV

An ninh luôn là yếu tố được cư dân và chủ đầu tư đặc biệt quan tâm.

Hệ thống Camera CCTV giúp giám sát toàn bộ các khu vực trọng yếu của tòa nhà như:

• Cổng ra vào.
• Sảnh chính.
• Hành lang.
• Thang máy.
• Hầm gửi xe.
• Khu vực kỹ thuật.
• Khu vực công cộng.

Ngoài nhiệm vụ ghi hình, các hệ thống camera hiện đại còn được tích hợp các công nghệ AI như:

• Nhận diện khuôn mặt.
• Nhận diện biển số xe.
• Phát hiện xâm nhập.
• Phát hiện vật thể bỏ quên.
• Cảnh báo tụ tập đông người.
• Phân tích hành vi bất thường.

Nhờ đó, ban quản lý có thể nâng cao hiệu quả giám sát và giảm sự phụ thuộc vào nhân sự bảo vệ.

Vai trò của hệ thống kiểm soát ra vào (Access Control)

Trong các tòa nhà hiện đại, việc kiểm soát người và phương tiện ra vào là yêu cầu bắt buộc nhằm đảm bảo an ninh và an toàn cho cư dân.

Hệ thống Access Control cho phép quản lý quyền truy cập vào các khu vực như:

• Sảnh cư dân.
• Thang máy.
• Hầm xe.
• Phòng kỹ thuật.
• Phòng điện.
• Phòng máy chủ.

Các công nghệ xác thực phổ biến hiện nay bao gồm:

• Thẻ từ RFID.
• Mã PIN.
• QR Code.
• Nhận diện khuôn mặt.
• Sinh trắc học.

Khi được tích hợp với hệ thống camera và phần mềm quản lý cư dân, Access Control giúp hình thành một hệ sinh thái quản lý an ninh đồng bộ và hiệu quả.

Mô hình quản lý tập trung cho tòa nhà

Xu hướng của các dự án chung cư hiện nay là tích hợp toàn bộ hệ thống ELV về một nền tảng quản lý tập trung.

Thông qua trung tâm điều hành, ban quản lý có thể:

• Theo dõi hình ảnh camera.
• Quản lý cửa ra vào.
• Giám sát hệ thống báo cháy.
• Theo dõi bãi đỗ xe.
• Quản lý hệ thống điện và điều hòa.
• Theo dõi cảnh báo sự cố theo thời gian thực.

Mô hình này giúp giảm đáng kể chi phí vận hành, nâng cao khả năng phản ứng với sự cố và tạo nền tảng để triển khai các giải pháp Smart Building trong tương lai.

Các tiêu chuẩn áp dụng trong thiết kế và triển khai hệ thống ELV

Một hệ thống điện nhẹ chất lượng không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc rất lớn vào việc tuân thủ các tiêu chuẩn quốc tế trong quá trình thiết kế và thi công.

Tiêu chuẩn TIA-568

Tiêu chuẩn TIA-568 quy định các yêu cầu kỹ thuật đối với hệ thống cáp cấu trúc.

Tiêu chuẩn này bao gồm:

• Thiết kế hệ thống cáp mạng.
• Khoảng cách truyền dẫn.
• Chuẩn đấu nối.
• Patch Panel.
• Phòng MDF và IDF.

Việc tuân thủ TIA-568 giúp hệ thống dễ dàng mở rộng và bảo trì trong tương lai.

Tiêu chuẩn ISO/IEC 11801

Đây là tiêu chuẩn quốc tế về hệ thống cáp viễn thông cho các công trình thương mại và dân dụng.

Tiêu chuẩn này quy định:

• Kiến trúc cáp cấu trúc.
• Phân loại cáp mạng.
• Hiệu năng truyền dẫn.
• Các yêu cầu về kết nối và vận hành.

ISO/IEC 11801 hiện được áp dụng rộng rãi trong các dự án chung cư, khách sạn, bệnh viện và trung tâm dữ liệu.

Tiêu chuẩn IEEE 802.3

IEEE 802.3 là nền tảng của công nghệ Ethernet hiện đại.

Tiêu chuẩn này quy định:

• Ethernet 100Mbps.
• Ethernet 1Gbps.
• Ethernet 10Gbps.
• PoE.
• PoE+.
• PoE++.

Đây là cơ sở để triển khai các hệ thống camera IP, Wifi và thiết bị IoT trong tòa nhà.

Yêu cầu phòng cháy chữa cháy đối với hệ thống ELV

Một trong những yếu tố quan trọng nhất trong triển khai điện nhẹ là tuân thủ các yêu cầu về phòng cháy chữa cháy.

Các tuyến cáp trọng yếu cần sử dụng:

• Cáp chống cháy.
• Cáp chậm cháy.
• Cáp LSZH (Low Smoke Zero Halogen).

Tại các vị trí xuyên tường và xuyên sàn phải thực hiện giải pháp Firestop nhằm ngăn cháy lan giữa các khu vực.

Ngoài ra, các hệ thống ELV cần có khả năng tích hợp với hệ thống báo cháy để thực hiện các kịch bản khẩn cấp như:

• Mở cửa thoát hiểm.
• Kích hoạt hệ thống phát thanh khẩn cấp.
• Điều khiển thang máy về tầng an toàn.
• Gửi cảnh báo tới trung tâm điều hành.

Việc tuân thủ các quy chuẩn và tiêu chuẩn PCCC không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định đến mức độ an toàn của toàn bộ công trình.

Hệ thống điện nhẹ ELV là nền tảng công nghệ quan trọng của mọi dự án chung cư hiện đại. Một hệ thống được thiết kế đúng chuẩn, triển khai bài bản và vận hành hiệu quả sẽ giúp chủ đầu tư nâng cao giá trị công trình, tối ưu chi phí vận hành và mang lại môi trường sống an toàn, tiện nghi cho cư dân.

Với kinh nghiệm triển khai hàng loạt dự án hạ tầng CNTT, hệ thống mạng, camera giám sát và điện nhẹ cho doanh nghiệp, nhà máy và tòa nhà, VinaSTech sẵn sàng đồng hành cùng chủ đầu tư trong việc tư vấn, thiết kế, triển khai và vận hành các hệ thống ELV theo tiêu chuẩn quốc tế.

The post HỆ THỐNG ĐIỆN NHẸ (ELV-Extra Low Voltage) TRONG TÒA NHÀ CHUNG CƯ – NỀN TẢNG CHO TÒA NHÀ THÔNG MINH appeared first on DỊCH VỤ CÔNG NGHỆ VIỆT NAM.
